Neuerungen VisKon V14

  • Ermittlung der Massendachflächen neu eingebaut um bisherige Probleme zu beseitigen

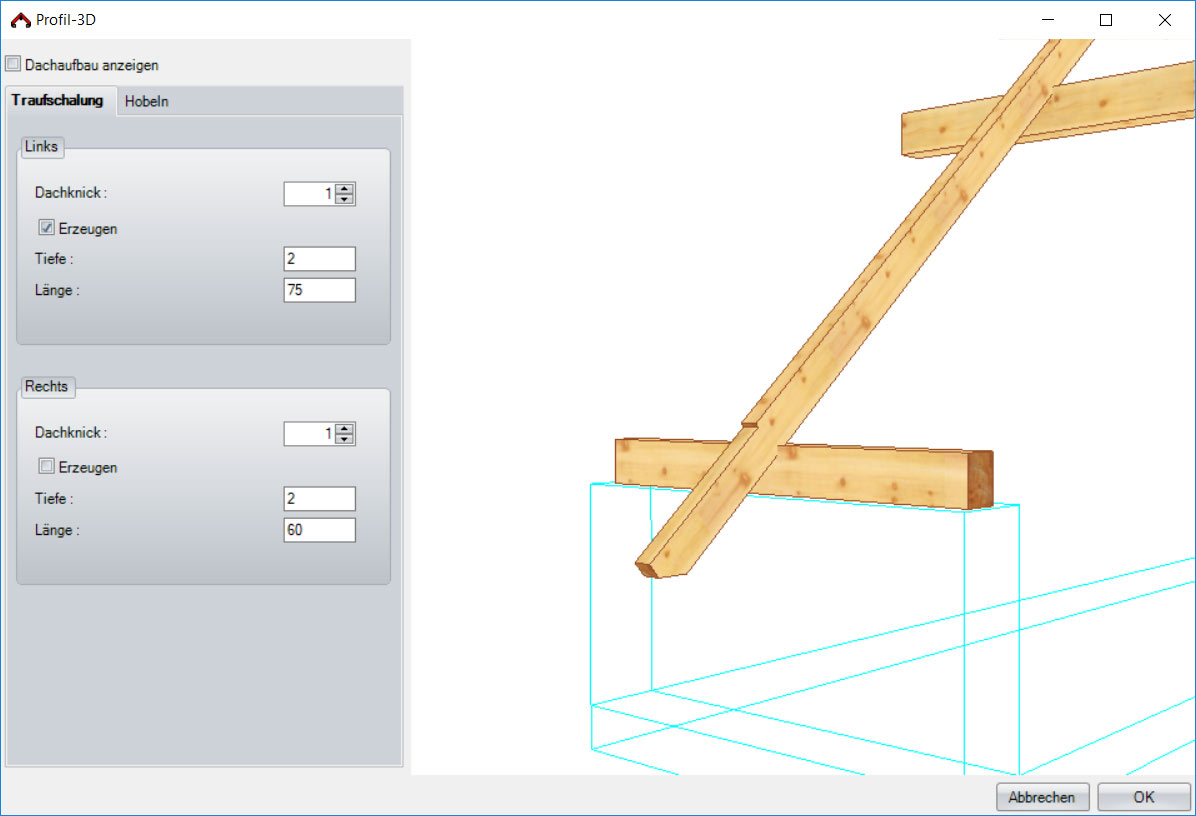

  • Traufschalung und Hobelung können im 3D-Profil definiert werden. Beim Berechnen der Konstruktion wird die Einstellung berücksichtigt und entsprechend platziert

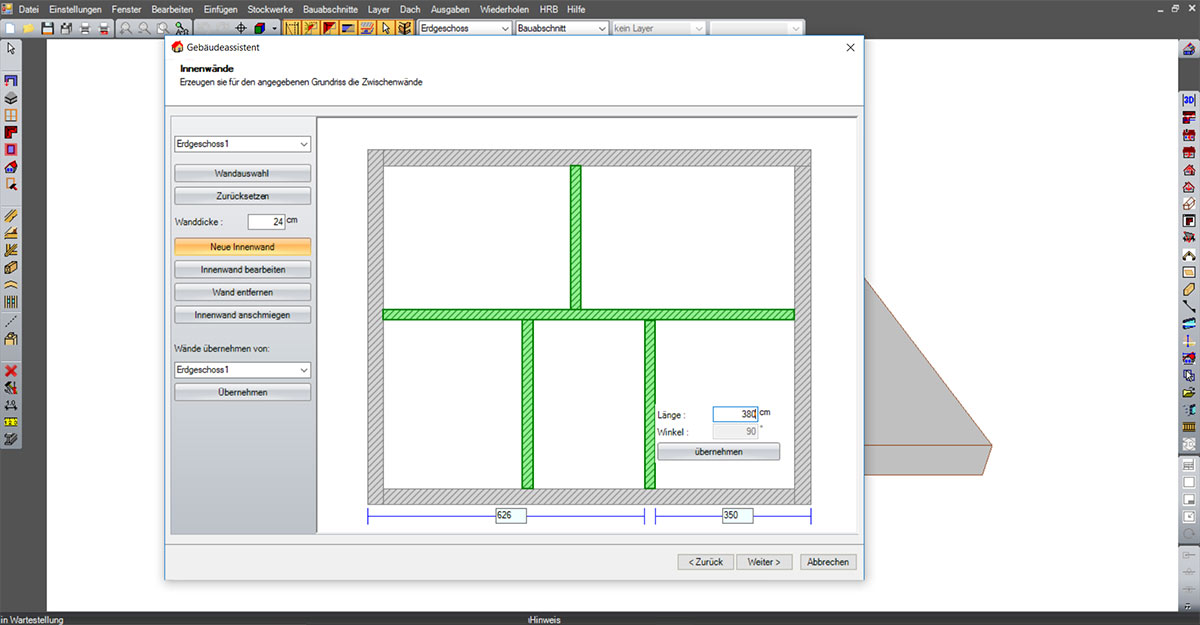

  • Direktes und einfaches Zeichnen von Zwischenwänden im Assistenten ermöglicht

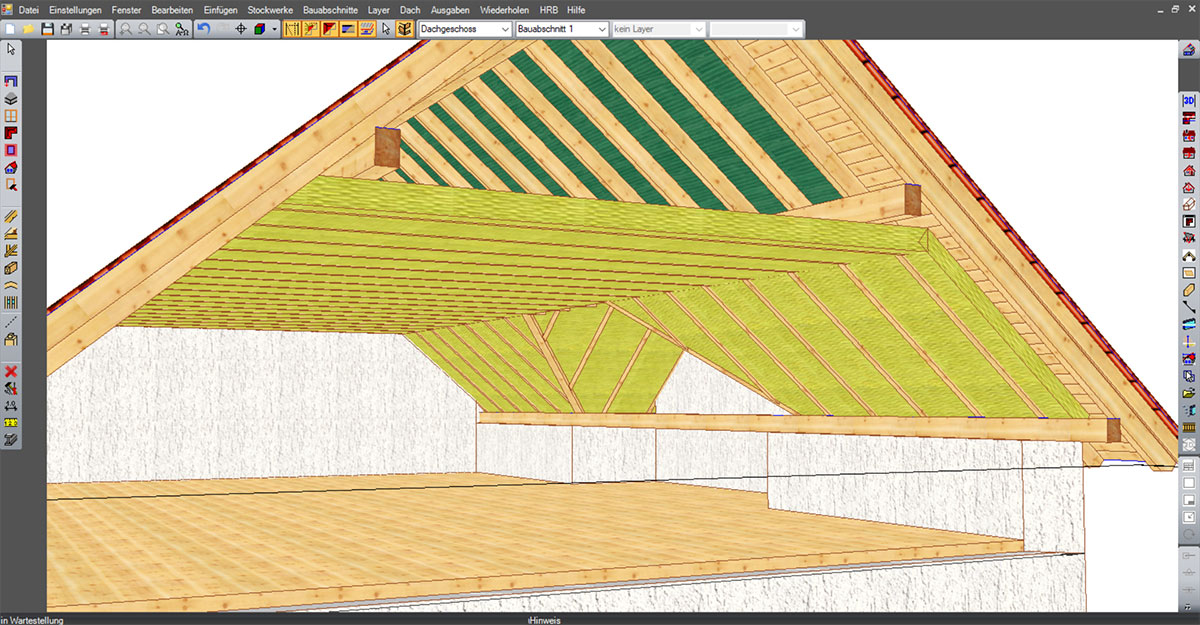

  • Die Zangenlage kann nun eine Dämmfläche bekommen an der optional auch die Sparrendämmfläche begrenzt werden kann
  • Es ist jetzt möglich den Dachflächentyp eines bestehenden Daches im Nachhinein noch zu verändern/anzupassen. Z.B. 2 Walmflächen zu einem Hauptdach
  • Ortgang-/Traufbretter bearbeitbar gemacht und in Displayfilter Holzkonstruktion umgelagert
  • Wurde ein Dach auf eine Dachfläche aufgeschnitten ohne dass die andere Dachfläche ausgeschnitten wird, kann nun eine Kehlbohle erzeugt werden
  • Sichtdachstuhl Schalungsdicke in den Dachaufbau ausgelagert, somit ist der Abstand der Sparren nicht mehr gleichzeitig die Dicke der Schalung
  • Manuelle Bearbeitungen an Sichtdachstuhlsparren und Sichtgratsparren werden nun auch bei der Berechnung der Konstruktion (F5) berücksichtigt

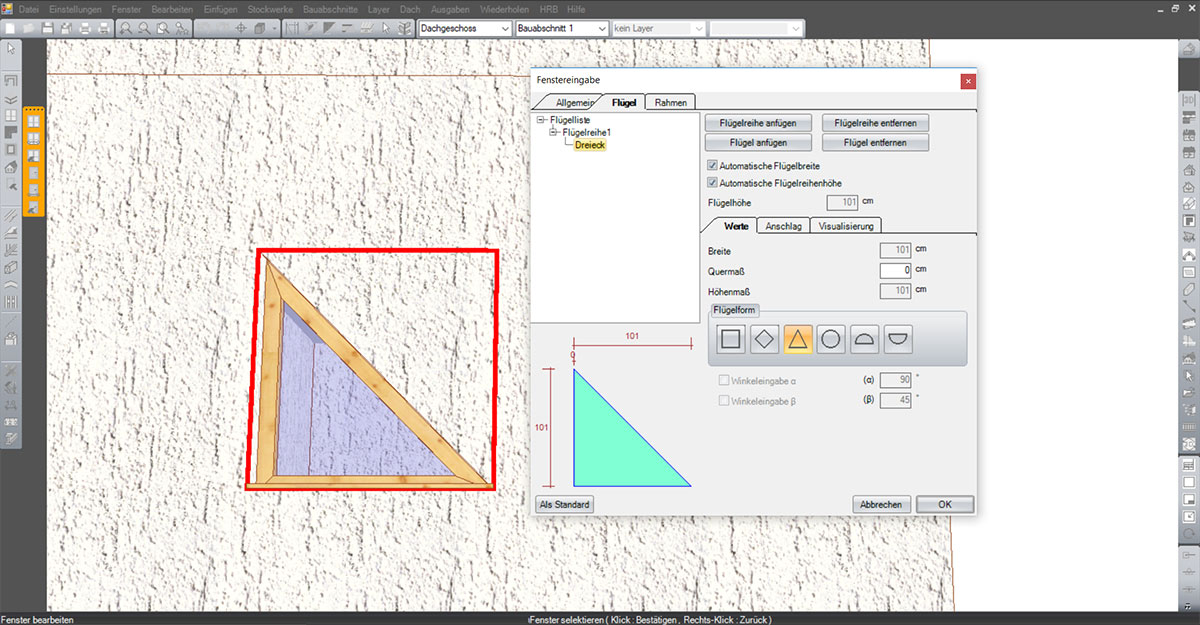

  • Flügelform Dreieck hinzugefügt zur einfacheren und schnelleren Definition von Dreiecksfenstern

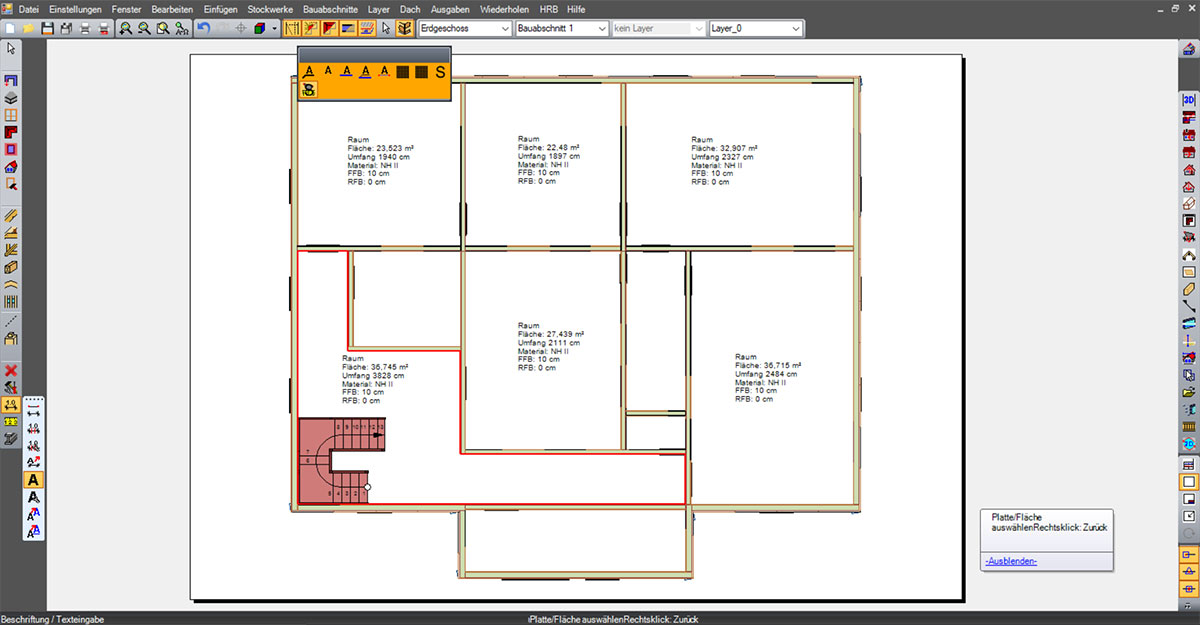

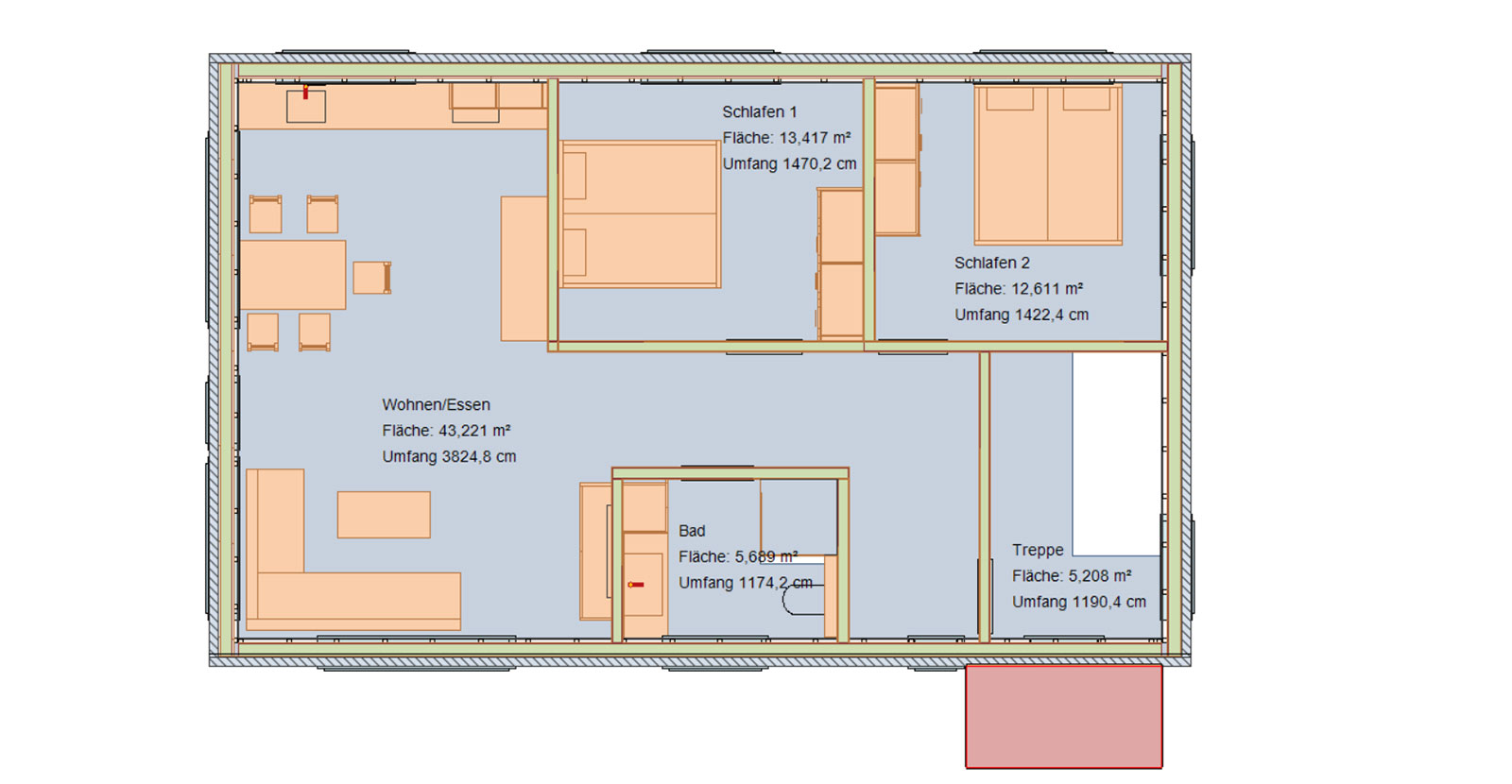

  • Erzeugen des Estriches/der Räume anhand des angegebenen Fußbodenaufbaus im Stockwerk manuell oder über Dachassistent
  • Wand ans Dach anpassen um die Option erweitert, dass der Schichtrückschnitt aus der Schichtendefinition bei Obergrenze Wand verwendet werden kann
  • Fenster/Türen um die Option erweitert, dass das Frontbrett außen und/oder innen erzeugt werden kann
  • Geschoss Paketieren um Wandname abkürzen erweitert. Es können so einfach kurze und Übersichtliche Bezeichnung erzeugt werden
  • Bei Massivwand zeichnen kann nun direkt beim Zeichnen festgelegt werden ob es eine Innenwand oder Außenwand sein soll.
  • WuP (V3): Export von freien Holzmassivplatten eingebaut
  • Aussparung/Öffnung in Massivplatten: Eingabe der Tiefe ermöglicht
  • Neue Kantenbearbeitungen (Falz/Nut/Ausblattung) für Holzmassivplatten eingebaut: Export BTL u. BVX möglich
  • Bearbeitung Massivplatte: Ecken ab-/ausrunden und kreisförmige Aussparungen/Öffnungen eingebaut
  • IFC verbessert:
    • Öffnungen in der Wand sind jetzt vorhanden
    • Wände und Balken werden als diese Typen besser erkannt
  • Export von 3D-Formaten erweitert
    • 3D-PDF
    • WebGL (html-Datei die dann verschickt und mit dem Browser geöffnet werden kann)
    • 3D-DXF
    • Bild in die Zwischenablage
    • Als Bild mit Schattenwurf
  • Viskalkschnittstelle angepasst, dass nun der Fenster-/Türname und die Stückzahl aufgelistet werden
  • Export zu Arcon übernimmt nun auch Gauben die einen Traufabsatz haben
  • Beim Import von 3D-Formaten werden nun die Objekte in eine Gruppe gelegt und die Farbe wird entsprechend gesetzt

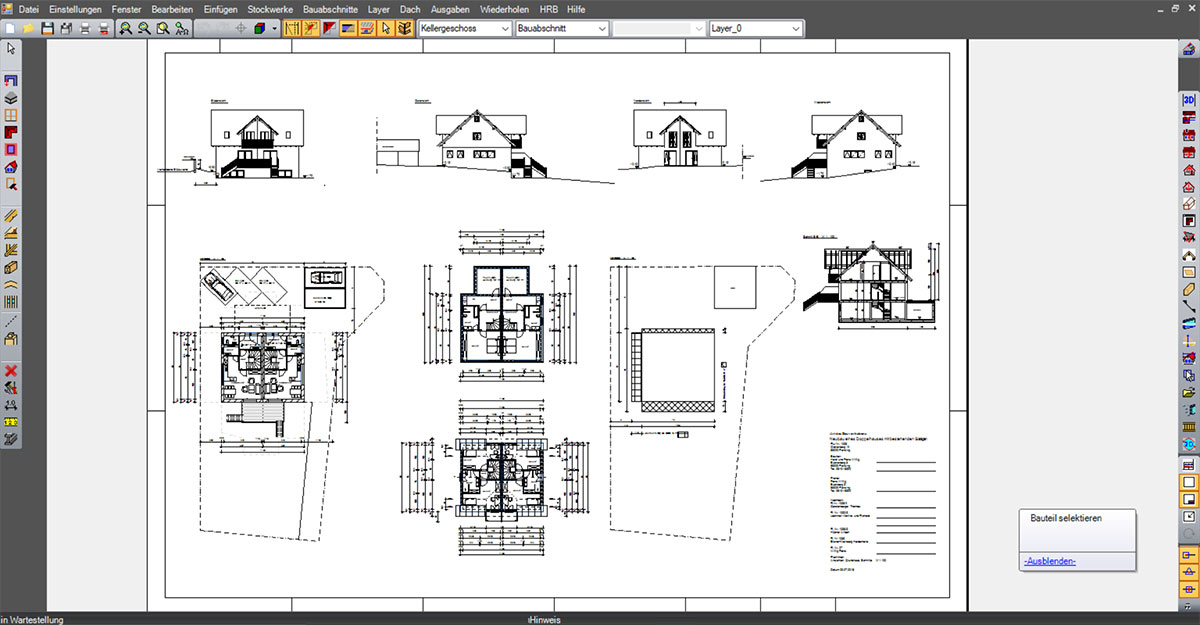

  • Planteile einfügen alternativ mit einem benutzerdefinierten Raster (Zeilen und Spalten) ermöglicht
  • Zeichnung in Plan einfügen: 3D-Ansichten ermöglicht
  • Einzelmaßlinie erzeugen: Nach dem Absetzen der Maßlinie können jetzt Maßpunkte hinzugefügt werden

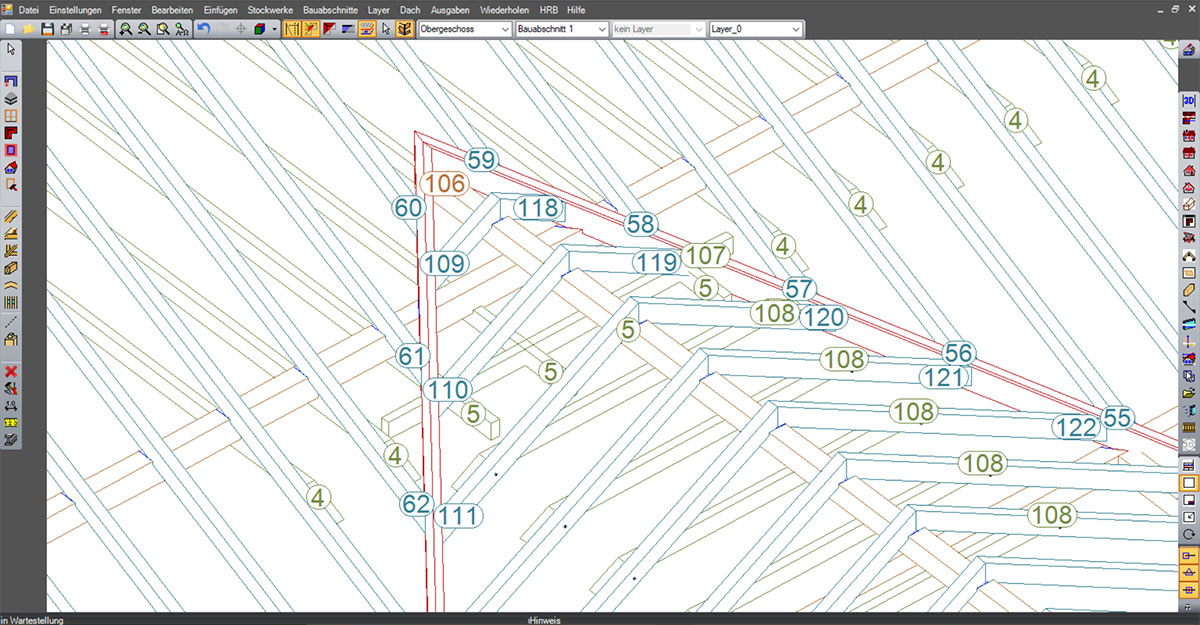

  • Automatische Entzerrung der CNC-Nummern eingebaut
  • Gaubenansicht
    • Farbe der Maßlinien ist jetzt individuell einstellbar
    • Vermaßungen
      • links bei Frontansicht und
      • links bei Ansicht von links hinzugefügt

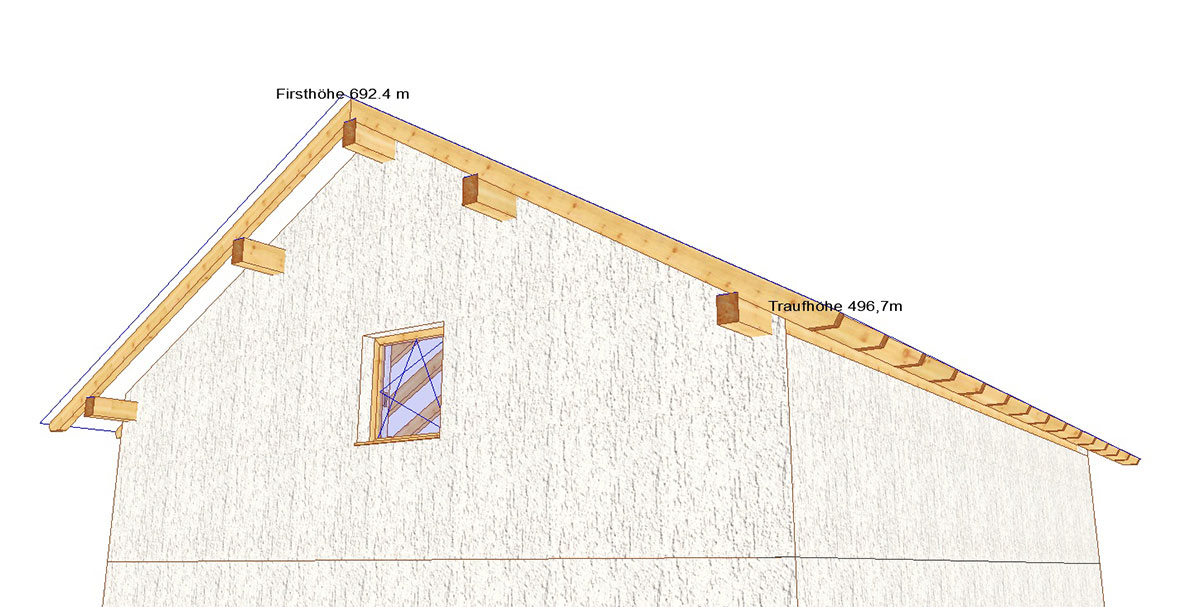

    • Höhenquoten bei Frontansicht hinzugefügt
  • Beschriftung erweitert, dass diese auch mit Kurznamen möglich ist z.B. für Außenwände "AW1" und Innenwände "IW1"
  • In der Perspektive kann nun vom 3D-Punkt und den Endpunkten der 3D-Linien eine Höhenquote erzeugt werden
  • In der Deckenansicht kann nun die Decke um 90% gedreht werden, um es gegebenenfalls an das Blatt anzupassen
  • In der Wandansicht können jetzt optional die Steckdosen vermaßt werden
  • Ausgabe Fuß/Zoll ermöglicht. Zusätzlich reagieren alle Ausgaben jetzt auch auf die Einstellung für die Längenausgabe
  • Beschriftung für die Draufsicht um Holzmassiv erweitert, damit die Informationen auch auf der Draufsicht angezeigt werden (Sichtbar, nicht Sichtbar, Material)
  • Planteile verschieben: Mehrfachselektion; Positionierung horizontal-vertikal ermöglicht
  • Deckenansicht kann jetzt (wie Wandansicht) von innen oder außen angezeigt werden
  • Bild einfügen: aus Zwischenablage eingebaut
  • Winkel kann jetzt auch in % ausgegeben werden
  • Toolbar 2D-Linie bearbeiten: Linie trennen/brechen eingebaut; dabei die Bearbeitung "Punkt anpassen" entfernt

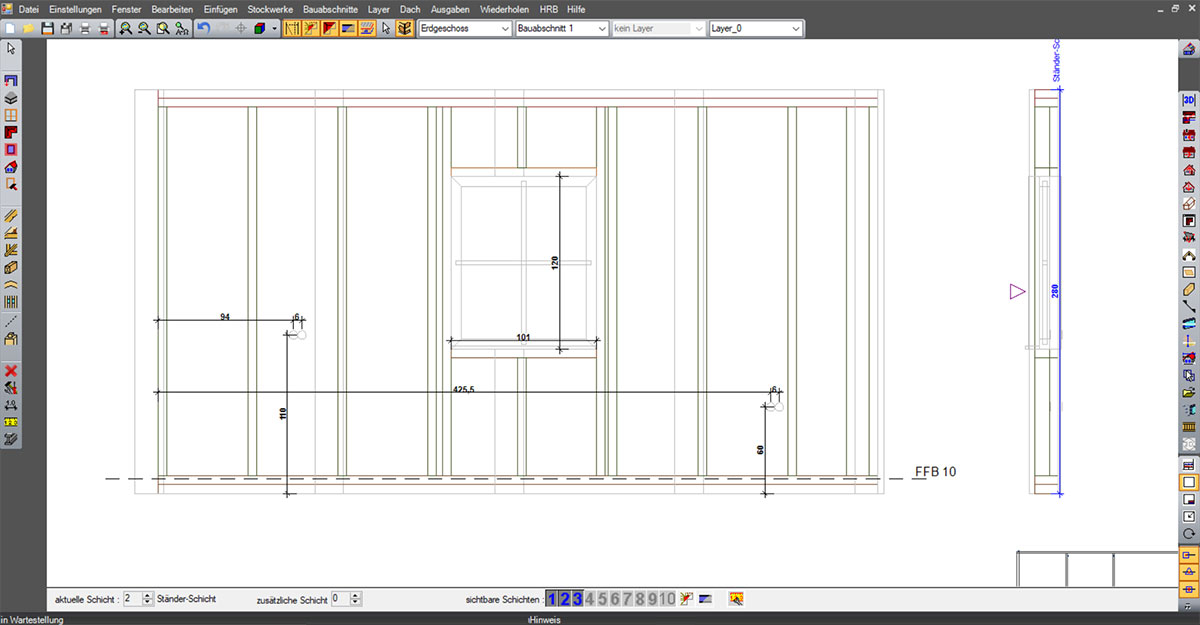

  • Wandansicht um Infostempel Fenster/Türen erweitert (Einstellbar in "Vermaßung Wandansicht"). Es wird Name, Breite / Höhe und Brüstungshöhe / Sturzhöhe angezeigt
  • Die Listenausgabe kann jetzt zusätzlich nach den sichtbaren Bauteilen in der aktuellen Ansicht gefiltert werden. Nur diese werden dann in der Liste berücksichtigt
  • Es ist jetzt möglich eine Liste in die aktuelle 2D-Ansicht zu Exportieren. Hier werden die Zeilenfarben und Sichtbarkeit aus der Druckvorschau verwendet
  • Die Zeichnung des jeweiligen Bauteils wird jetzt in der Liste angezeigt. Diese wird auch in der Druckvorschau und im Excel export angezeigt
    • 3D-Flächen-Liste
    • Wandflächenausgabe einzeln
    • Deckenliste

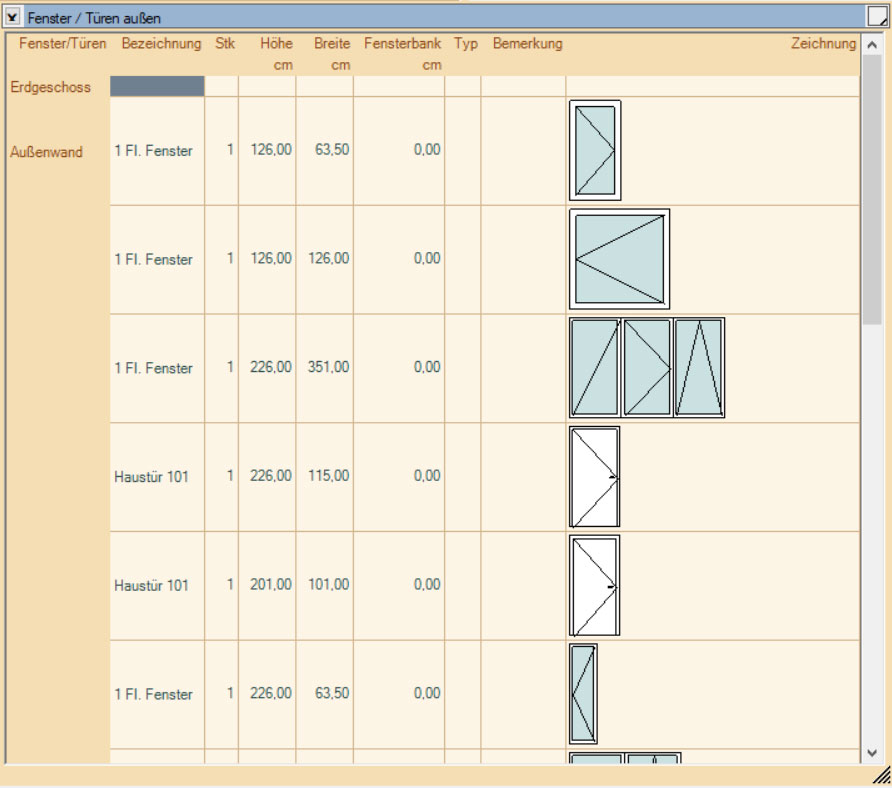

  • In der HRB-Liste bei Fenster/Türen außen/innen wird jetzt eine Zeichnung der Öffnung angezeigt. (Rahmen, Sprossen, Glasfläche, Anschlag)
  • In den Flächenlisten der Wände wird für die Flächen und das Volumen die Überschneidung zwischen Wand und Öffnung berücksichtigt
  • Gleiche Bauteile in HRB-Massenliste zusammengefasst
  • Für die Zeilen der Druckvorschau und Excel-Export können für die Zeilen zwei unterschiedliche Farben festgelegt werden. Der Excel-Export wurde zusätzlich noch um die Möglichkeit erweitert die Farbe für die Summen festzulegen
  • Einstellungen der Druckvorschau erweitert, damit die Spalten automatisch an die komplette Breite angepasst werden
  • Für gespeicherte Listen der Listenausgabe war es nicht möglich die Druckvorschau anzuzeigen bzw. die Summen haben gefehlt. Außerdem wurde teilwiese die Liste neu aufgebaut mit falschen Daten
  • In der Bemerkung kann Optional der Layer angezeigt werden, in dem das Bauteil hinzugefügt wurde
  • Dialog Balkenkopfprofilierung: Profilauswahl "Frei" eingebaut: Auswahl benutzerdefinierter Profile (Konturen) ermöglicht. Hierfür kann man die Kontur im 2D vordefinieren.

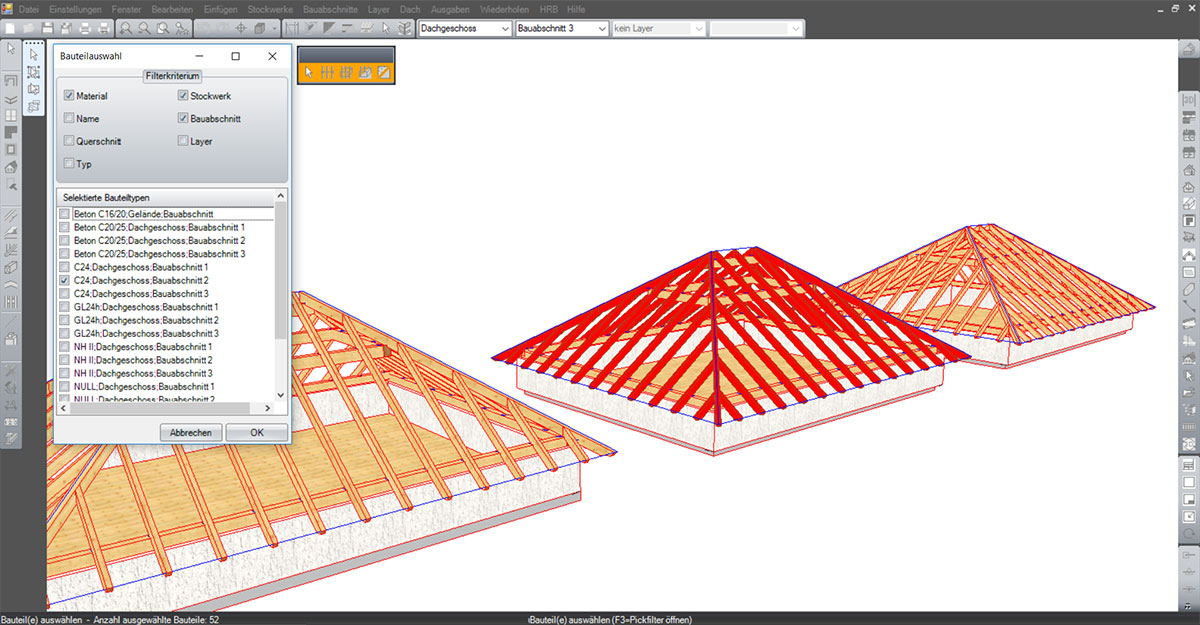

  • Materialselektion erweitert. Es ist jetzt möglich Bauteile eines Layers zu selektieren oder auch Bauteile, in dem keine Layer vorhanden sind. Dies ist auch für Stockwerke/Bauabschnitte möglich

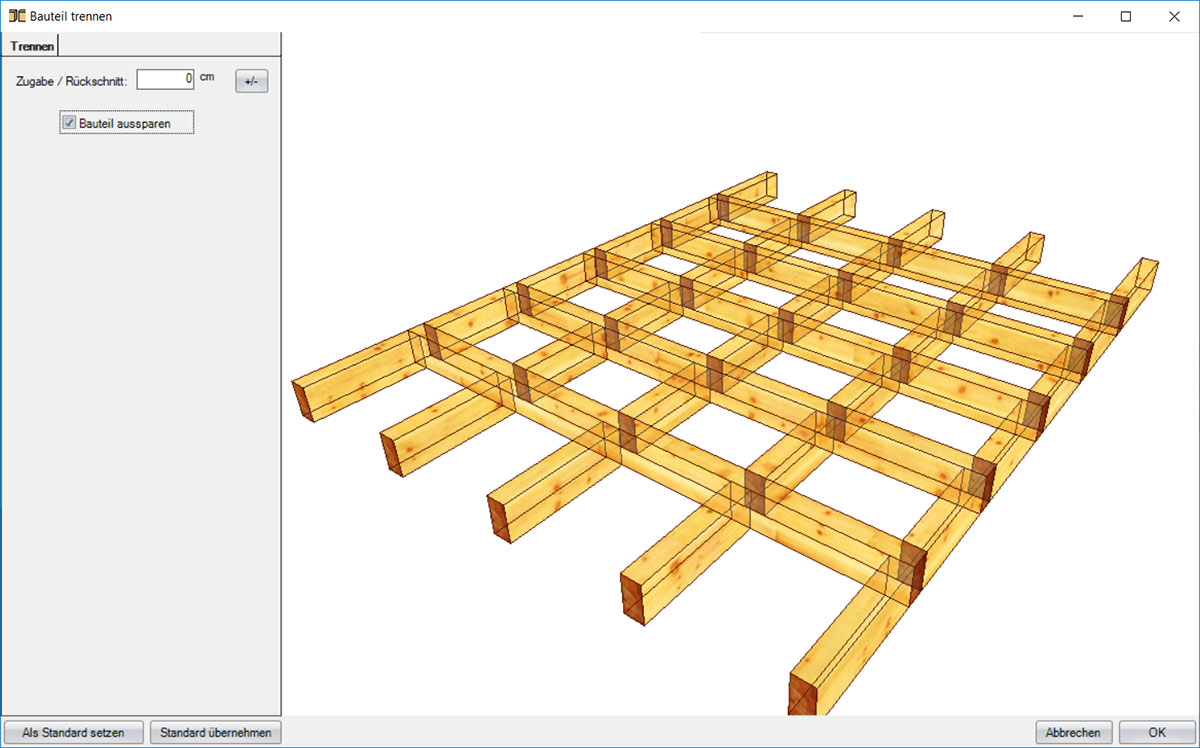

  • Bauteil trennen an mehreren Ebenen ermöglicht

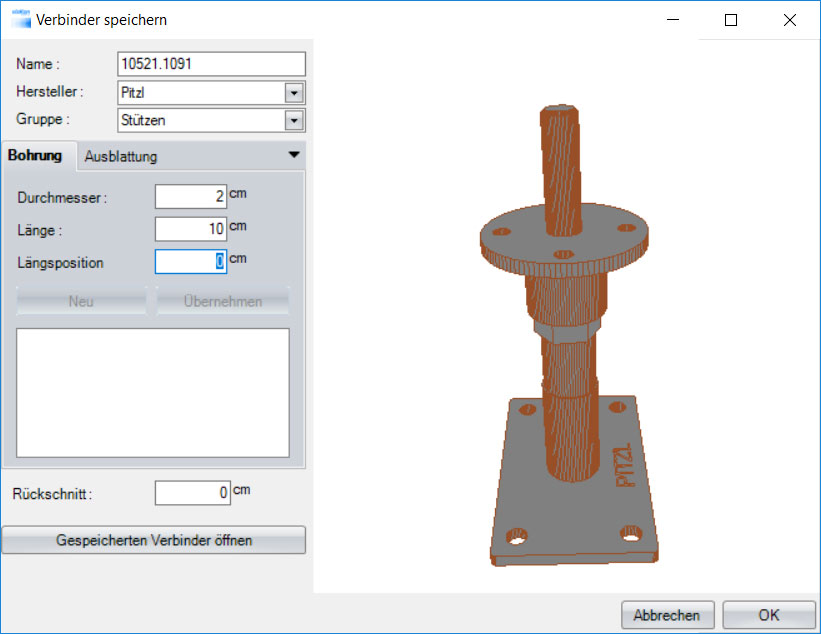

  • Importierte Verbinder können mit einer Achse belegt werden und in die Verbinderliste eingefügt werden. Auch können die Verbinder als Element eingefügt werden und die Bohrungen werden dann entsprechend erzeugt, wenn welche damit abgespeichert wurden
  • Aussparung in HRB-Wandplatten erzeugen: Mehrfachauswahl Platten mittels Einzelselektion (+) ermöglicht
  • Massivplatten: polygonale sowie kreisförmige Aussparungen in der Tiefe begrenzen ermöglicht
  • Aufruf der Dialoge umgebaut, dass die 3D-Ansicht weiterhin gedreht werden kann
    • Sichteigenschaften
    • kopieren global / in Ebene
    • Selektieren über Materialauswahl
    • Bauteil suchen
    • Bauteilauswahl über Bereichsauswahl und Bereichsauswahl mit Ebene
    • Bauteile Verschieben/Drehen
  • Bodenplatte anhand Wände erweitert, dass ein Überstand der Platte eingegeben werden kann
  • Verschieben und Kopierdialog erweitert, dass in der Richtung welche mit XYZ gewählt wurde, mit einer Länge gearbeitet werden kann
  • Materialauswahl im Dialog Bauteile unter waagerechtes Bauteil eingebaut
  • Löschen-Funktion um Sichtdachstuhl löschen erweitert
  • Fangpunkt bei 3D-Punkte ist nur noch in der Mitte des Punktkreuzes
  • Die Anordnung der Gruppen in Materialien kann Benutzerdefiniert mit Drag&Drop festgelegt werden. (Material hinzufügen/ändern/löschen)
  • Layer können jetzt umbenannt werden
  • Anschneiden an 2D-Linien ermöglicht
  • Ausblatten freier Bereich mit Strecke: Auswahl mehrerer Seiten ermöglicht
  • Die Generellen Oberflächeneinstellungen erweitert. Es ist jetzt möglich die Größe der Combo-Boxen (Stockwerk, Bauabschnitt, Layer, 2D-Layer) einzustellen.
  • Hilfslinien parallel erzeugen erweitert, dass in einem Schritt gleich mehrere Linien im Raster erzeugt werden können
  • 3D-Text
    • Erzeugen eines individuellen Textes
    • Verschieben, Kopieren und Löschen des Textes
    • Verändern des Textes, der Schriftart, Farbe und Größe

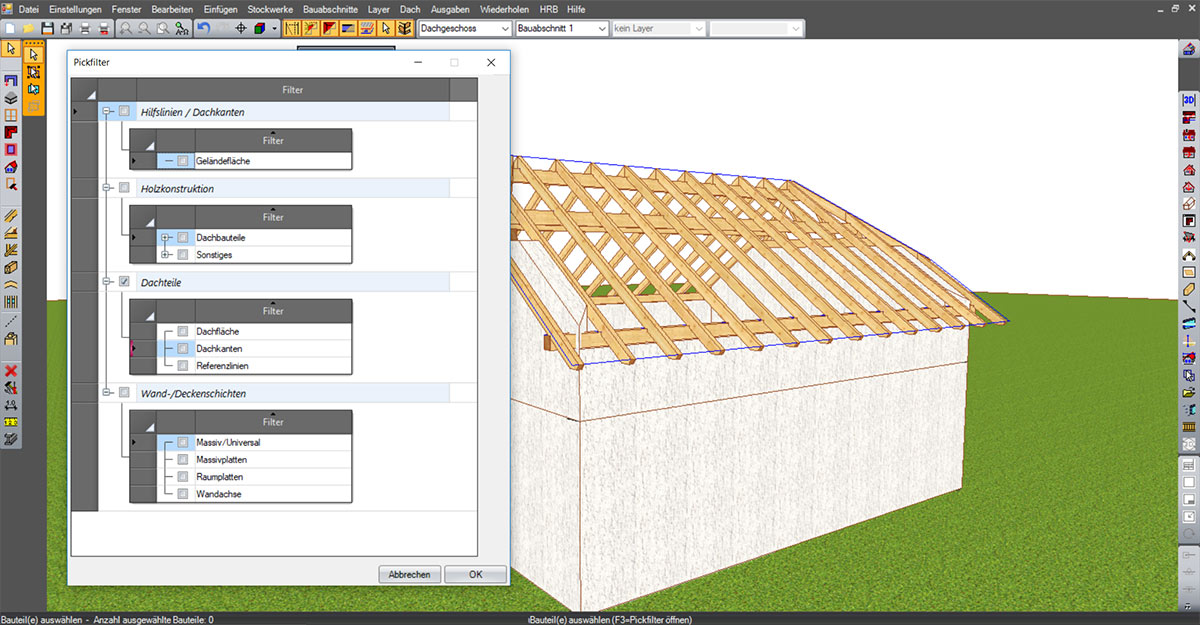

  • Der Pickfilter kann jetzt bei verschiedenen Funktionen selbst festgelegt werden. Dies ist über die Funktionstaste "F3" möglich oder bei selektieren auch über die rechte Maustaste auf die entsprechende Funktion (Selektieren, Selektieren mehrfach, Bauteil(e) löschen, Verschieben/Drehen, Spiegeln, ändern, Eigenschaften übertragen, Kopieren global & in Ebene, Material ändern, Element speichern)
  • Bearbeitung Ausblatten: Selektierte Bauteilseite kann als Bezugsseite verwendet werden (Checkbox "Bezugsseite manuell" im Dialog)
  • Plattenbearbeitungen (polygonale Platten): Kante an Ebene anschmiegen eingebaut
  • Herzkerve mittels Ebenenauswahl erzeugen: Kehlsparrenherzkerve neu eingebaut; Gratsparrenherzkerve für unterschiedliche Pfettenbreiten erweitert; BVN-, BVX- und BTL-Export der Kehlsparrenherzkerve eingebaut; BVN-Export der Gratsparrenherzkerve angepasst (versch. Pfettenbreiten)
  • Die Bauteillänge kann jetzt wie bei Wänden überprüft werden
