VisKon Neuerungen

Neuerungen VisKon V17

Neuerungen V17
VisKon V17

Ausblattung

Ausblattung

Cambium Übergabe

Cambium Übergabe

Dachelementierung

Dachelementierung

Dachelementierung

Dachelementierung

Dachziegel Nummerierung

Dachziegel Nummerierung

Eckblatt

Eckblatt

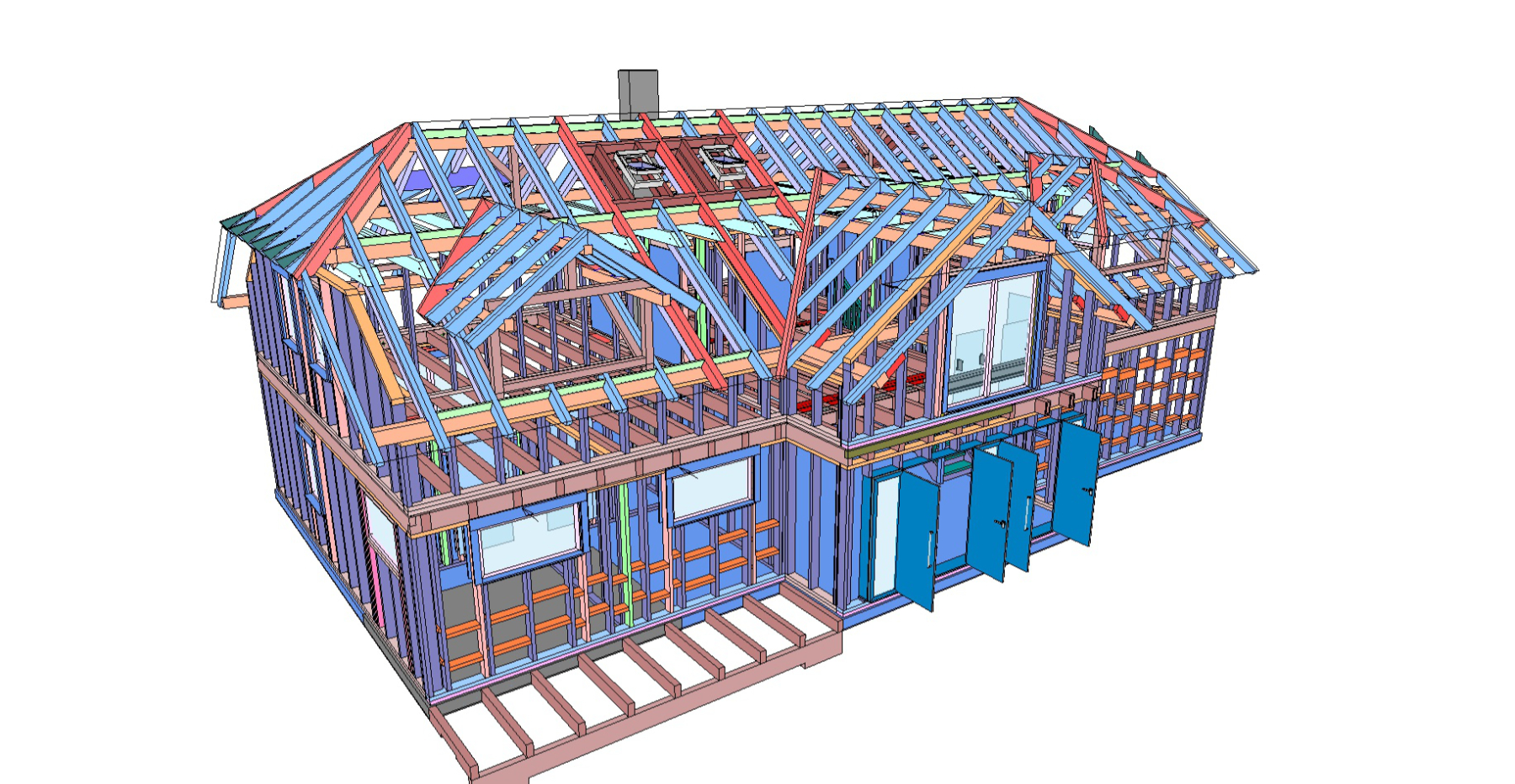

Farben

Farben

Listenausgabe

Listenausgabe

Verbinder Speichern

Verbinder Speichern

Versatz

Versatz

Zapfen längs und Quer

Zapfen längs und Quer

Listenausgabe Neu

Listenausgabe Neu

Dach

  • Gaubenwände können automatisch ausgeteilt werden.
  • Für Gaubenwände ist nun ein Abstand zur Vaterdachfläche einstellbar.
  • Manuelle Sparren werden nun auch berücksichtigt bei Sparrenlage kopieren .

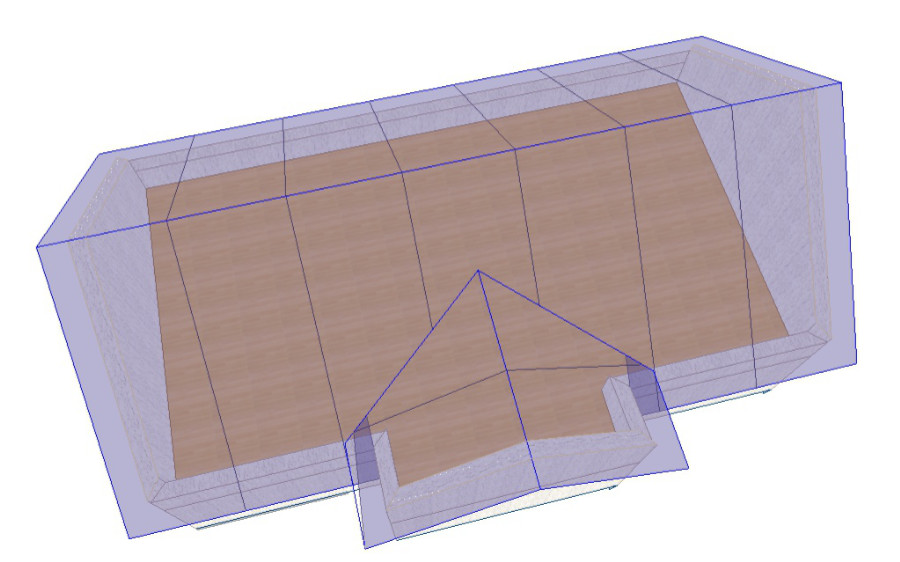

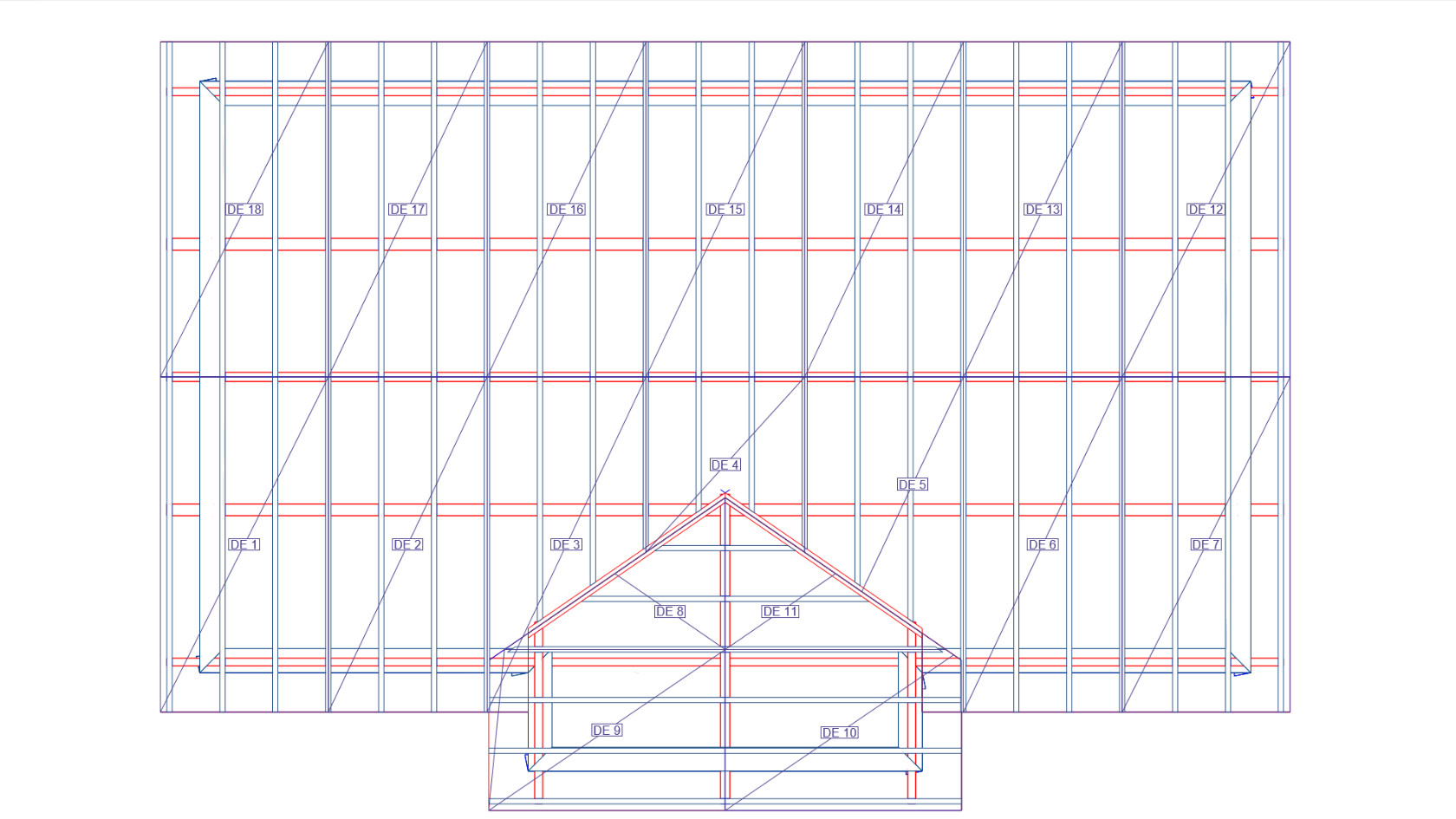

  • Erzeugen von Dachelemente mit Beschriftung in der Draufsicht ermöglicht
  • Dachziegelberechnung angepasst für eine übersichtlichere Ausgabe
  • Freie Polygone können für die Dachziegelberechnung benutzt werden

Wand

  • Ecksystem setzen/wähle:
    • hier wird jetzt immer das zuletzt gewählte Ecksystem ausgewählt, falls dieses zur Auswahl steht.
    • steht nur ein Ecksystem zur Auswahl wird dieses automatisch gewählt.
  • Ausblattung der Steckdosenzuleitung berücksichtigt nun auch Riegel.
  • Bei Wandsystem setzen wird das zuletzt gewählte System beim erneuten Öffnen des Dialoges automatisch ausgewählt.
  • Die Kollisionserkennung Wandauswechslung kann nun optional die Eckstiele prüfen und anzeigen ob hier eine Kollision mit einem normalen Stiel vorhanden ist.
  • Ausblattung Schwelle/Rähm erweitert um die Option „Alle Blätter durchblatten“.

Maschine

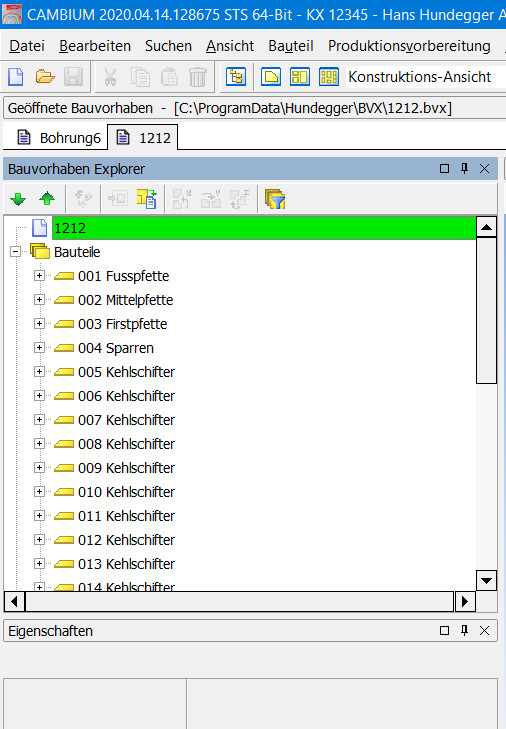

  • Cambium: Positionsnummer wird am Bauteilnamen angehängt.
  • Cambium: Dovetailausgabe ermöglicht .
  • BVN, BVX, BTL: Französisches Blatt bei den Ausgaben erweitert.

Schnittstelle

  • Ifc Im- und Export erweitert um die Dateiformate IfcXML und IfcZip.
  • Ifc Dateien können auf den Ursprung importiert werden.
  • Ifc Export um Gesimskasten, Bogenbauteile und Flächenobjekte erweitert
  • Ifc Import kann nun Projekte ohne Stockwerke importieren.

Planausgabe

  • • Bei der Wandansicht die Vermaßung der Fenster mit Ausweitung die Auswahl zwischen Standard und Stockmaß ermöglicht .
  • Automatische Beschriftung der Räume über das Menü Beschriftungen erweitert.
  • Das Absetzen von generellen Texten in 2D-Ansichten ermöglicht.
  • Die Einzelvermaßung um die Variante mit Kantenauswahl erweitert.
  • In der Einzelholzzeichnung die Bearbeitung Firstblatt bemaßt.
  • Automatische Bemaßung: Ortgangbemaßung eingebaut.
  • Einzelholzzeichnung: Die Selektion des Bauteils mit Bezugsseite gemacht, welche die Draufsichtseite in der Zeichnung ist. Die Bezugsseite wird nur bei Bundhölzern angewendet!
  • Benutzerdef. Ansicht: Hinzufügen von Bauteilen über das Kontextmenü eingebaut.

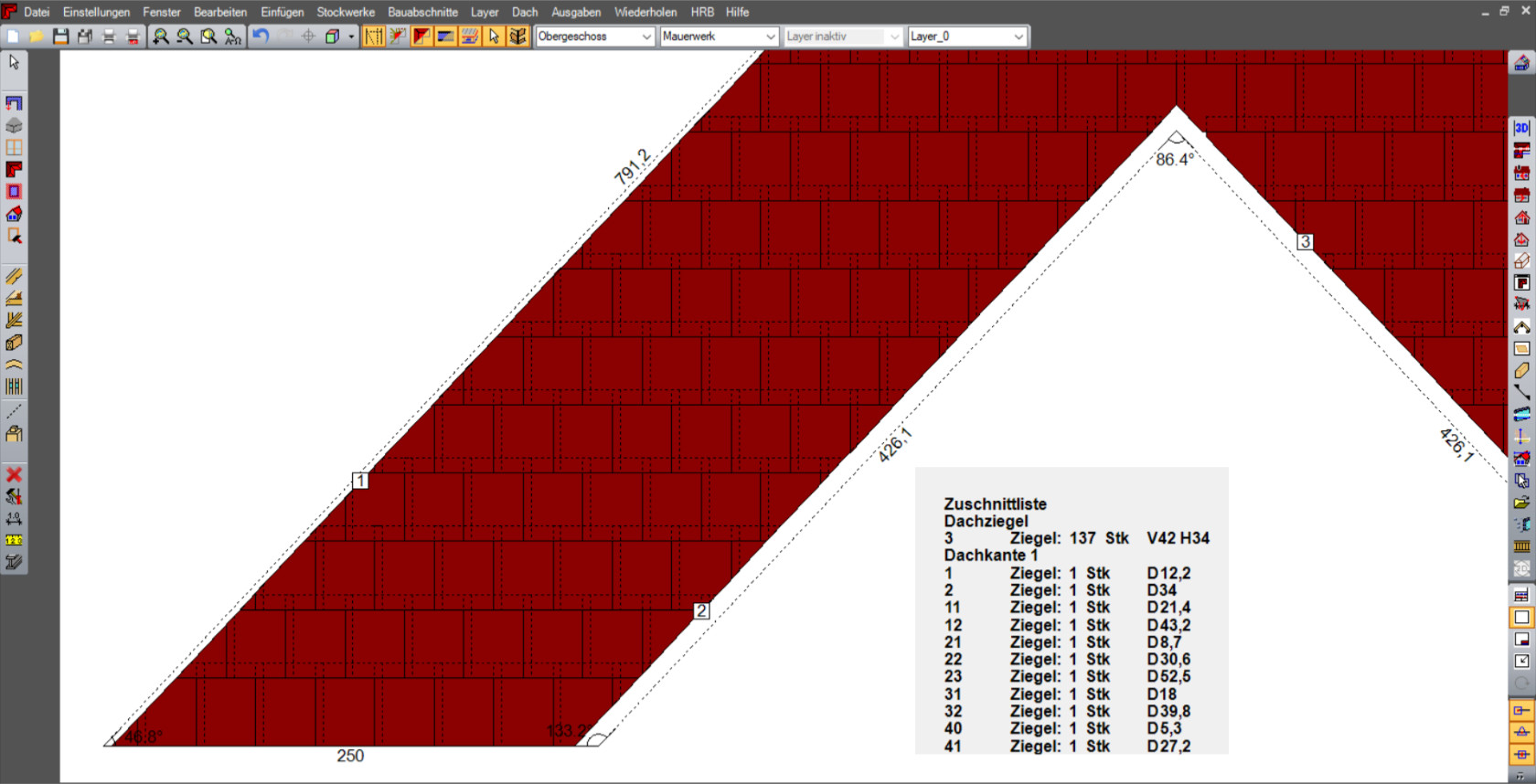

  • Nummerierung und Ausgabe der Dachziegel überarbeitet für eine bessere Übersicht in der Ansicht. Ebenso einen Übersichtsplan in der Ansicht hinzugefügt.
  • Bezeichnung der Dachbeschriftung angepasst, dass bei Gauben zusätzlich G1, G2 usw. steht. Somit ist die Zuweisung der Layer nach der Verwendung von Paketierung Dachflächen übersichtlicher.

Listenausgabe

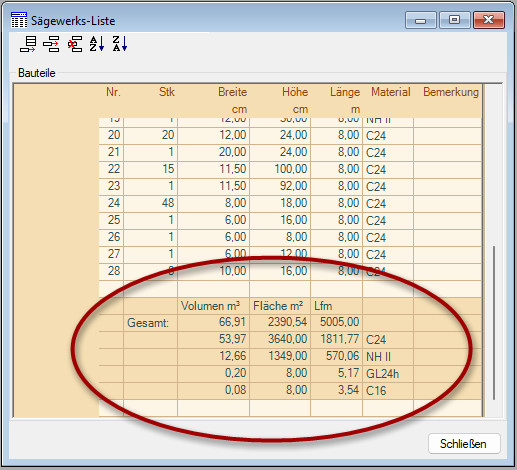

  • In der Sägewerksliste werden jetzt bei den Summen zusätzlich zu den Gesamtwerten auch für jedes Material die entsprechenden Gesamtwerte aufgelistet.
  • Stahlteileliste um Trapezbleche und Scharen erweitert.
  • In der Flächenliste werden die Bauteile der Fortlaufenden Teilung zusammengefasst ausgewertet.

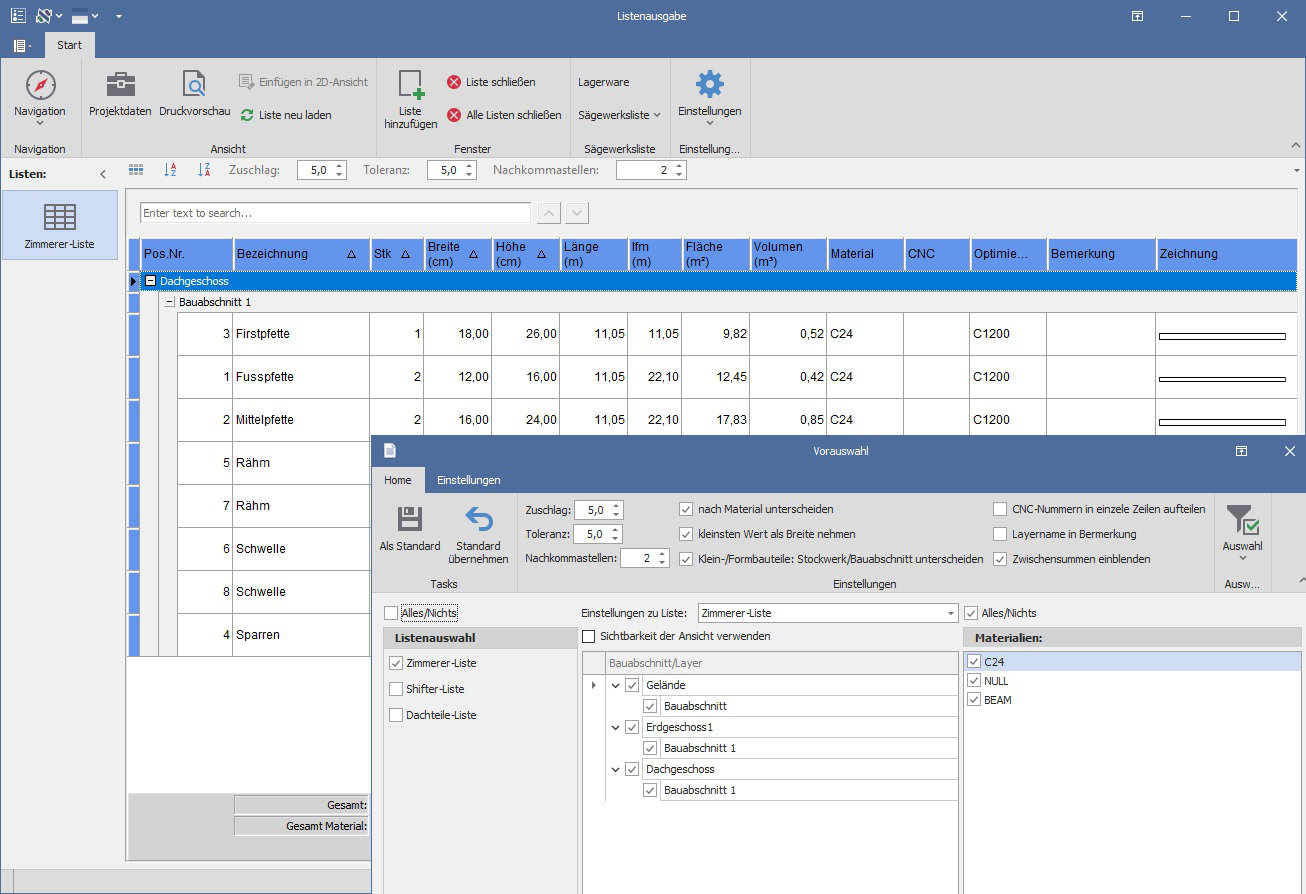

  • Zusätzlich zur bestehenden Listenausgabe eine moderne Oberfläche für die Zimmerer-, Schifter- und Dachteileliste erstellt.

Sonstiges

  • Scharenteilung erzeugen mit freiem Polygon.
  • Schalung kann zusätzlich über ein freies Polygon erzeugt werden.
  • Fortlaufende Teilung kann zusätzlich über ein freies Polygon erzeugt werden.
  • Möglichkeit Flächenobjekte oder polygonale Bauteile zu einem Balken zu konvertieren eingebaut.

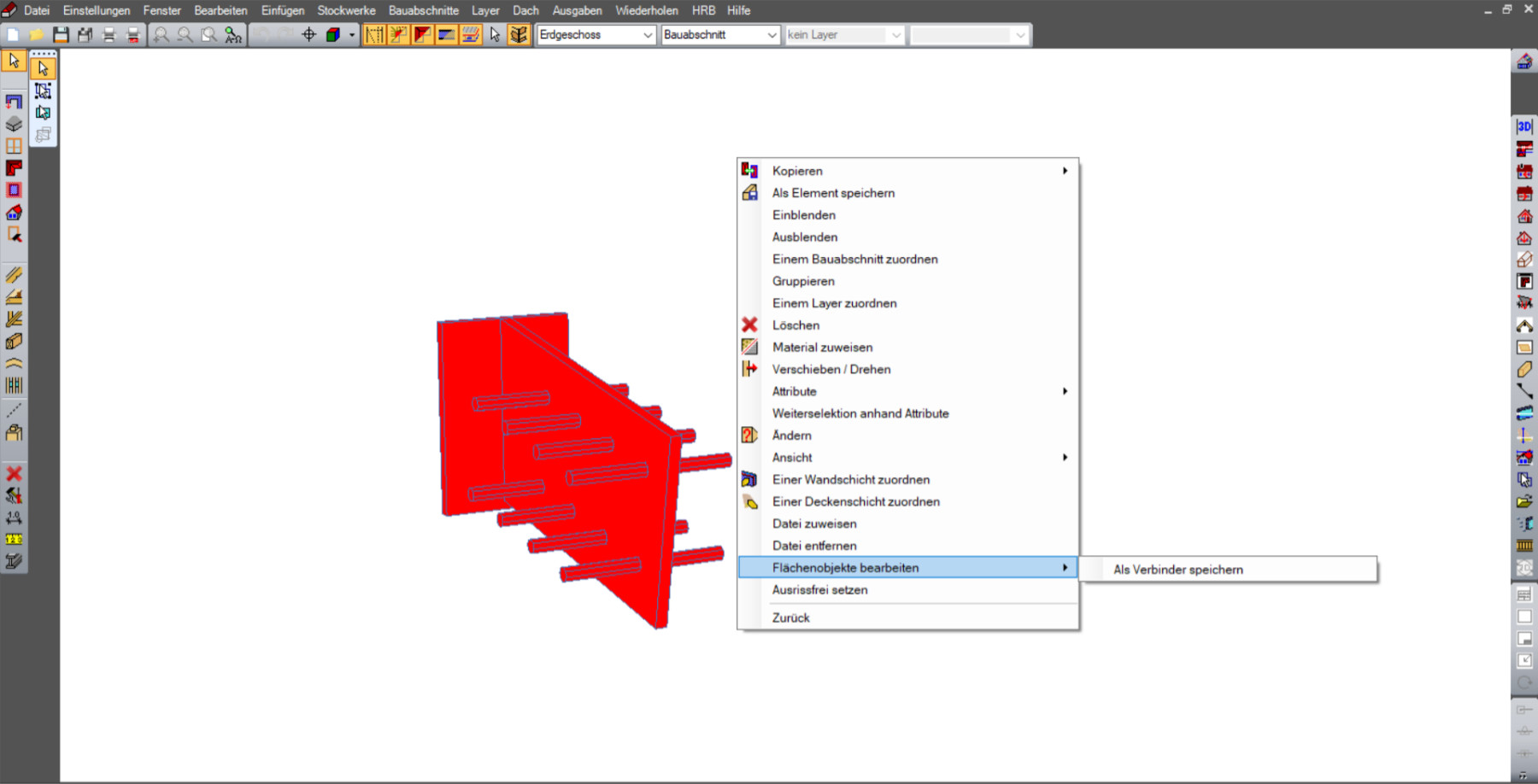

  • Verbinder speichern für in VisKon konstruierte Verbinder ermöglicht.
  • Bei Verbinder einfügen gehen Querbohrungen nun immer durch und können optional begrenzt werden.

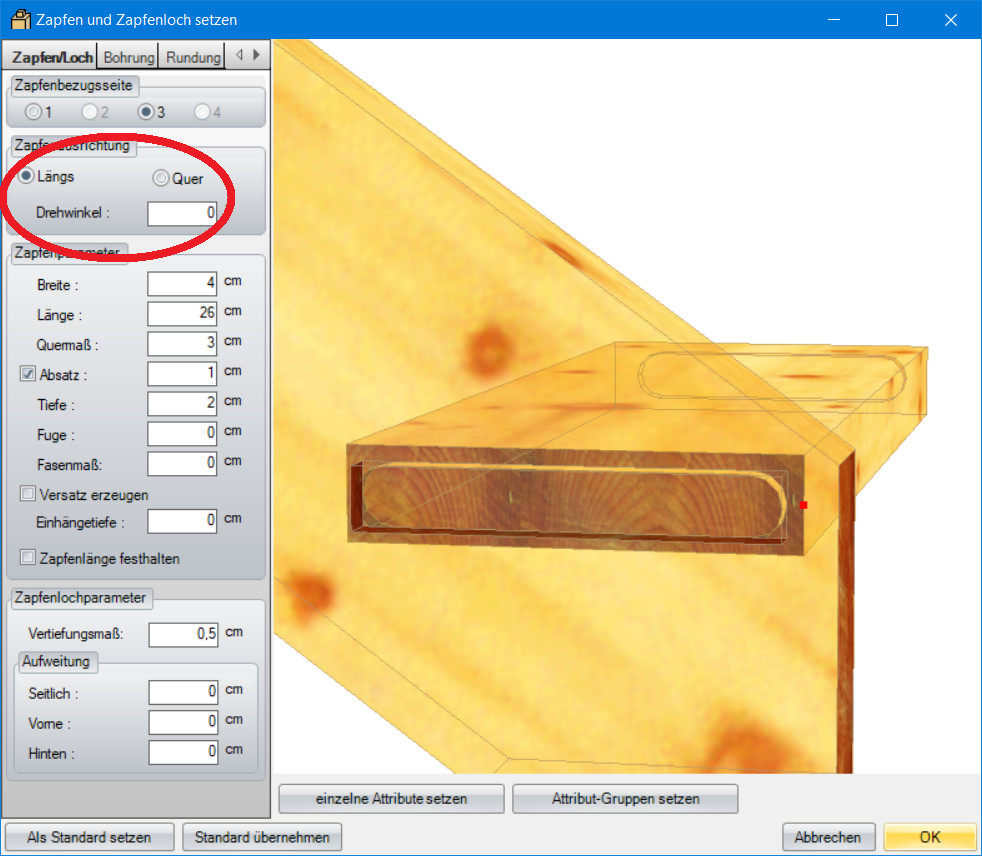

  • Im Dialog Zapfenverbindung Drehwinkel und Zapfenausrichtung längs/quer eingebaut.
  • Im Dialog Abschneiden mit Blattung Ausweitung eingebaut.
  • Im Dialog Layerverwaltung die 2D-Layer sortierbar gemacht.

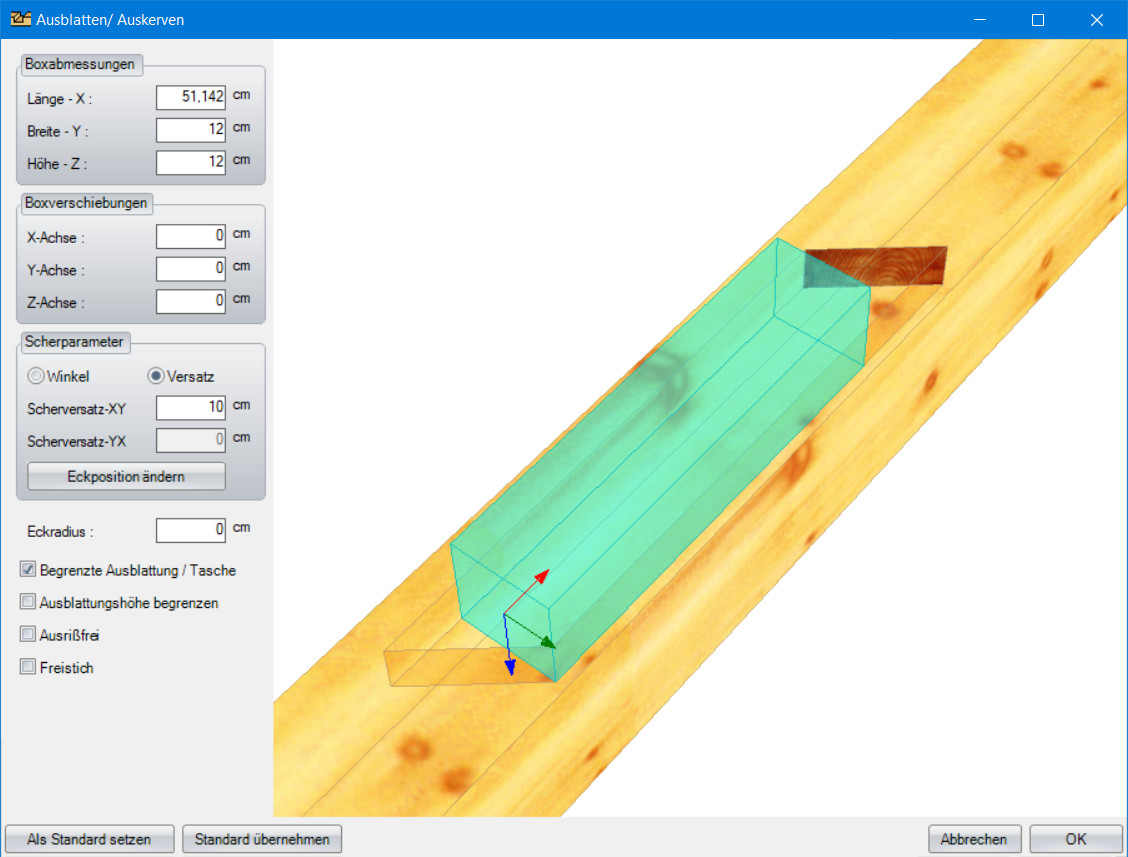

  • Blatt mittels Box erzeugen: Dialog um Abmessung-X, Verschiebung-X, Eckradius, und Scherwinkel/-versatz erweitert. "Blatt gedreht" kann mit Eckradius und Scherwinkel gemacht bzw. in die neue Bearbeitung "Verrundete Tasche" transformiert werden.

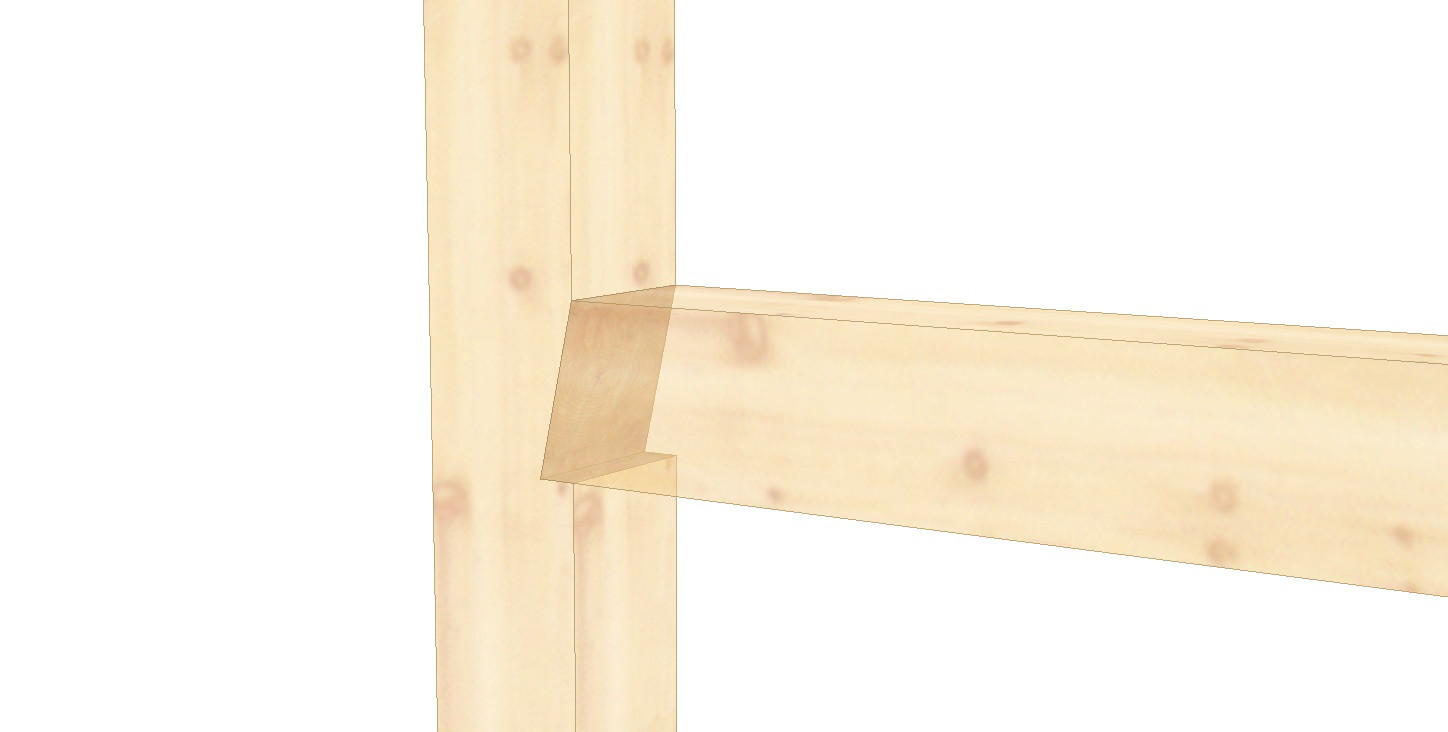

  • Mit der Bearbeitung "Stirn-/Fersenversatz" auch einen spitzwinkligen Versatz ermöglicht: Treffen 2 Hölzer senkrecht aufeinander (90°), wird automatisch (ohne Auswahl im Dialog) ein spitzwinkliger Versatz erzeugt.

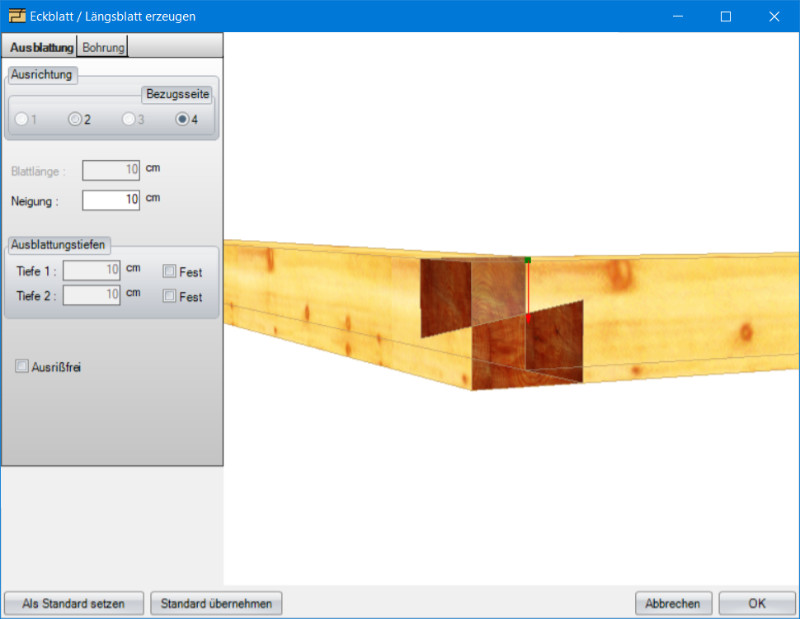

  • Französisches Blatt: Den Dialog des Längs-/Eckblattes um die Eingabe einer Blattneigung erweitert.
  • Die Reihenfolge der Ansichten können nun manuell sortiert werden.
  • Bauteil über Länge trennen.
  • Blechprofilkatalog erweitert um Kassetten- und Sandwichprofile.
  • Dialog "Material zuweisen" erweitert: Anstatt der Textur eines Materialobjekts, kann nun alternativ eine beliebige Farbe angewendet werden; Textur oder Farbe kann transparent eingestellt werden.
  • Über Fensterverwaltung können alle inaktiven Fenster entfernt werden.

*** Funktionsumfang kann sich je nach Freischaltung unterscheiden.
(VisKon Sektor A=Dach, Sektor B=Wand, Sektor C=Maschine)
