Neuerungen VisKon V15

Winkeleingabe für den Firstabschnitt und einen zweiten Abschnitt am First für Pultdächer ermöglicht.
Bei oben abgegrateter Pfette wird keine Markierung mehr erzeugt.

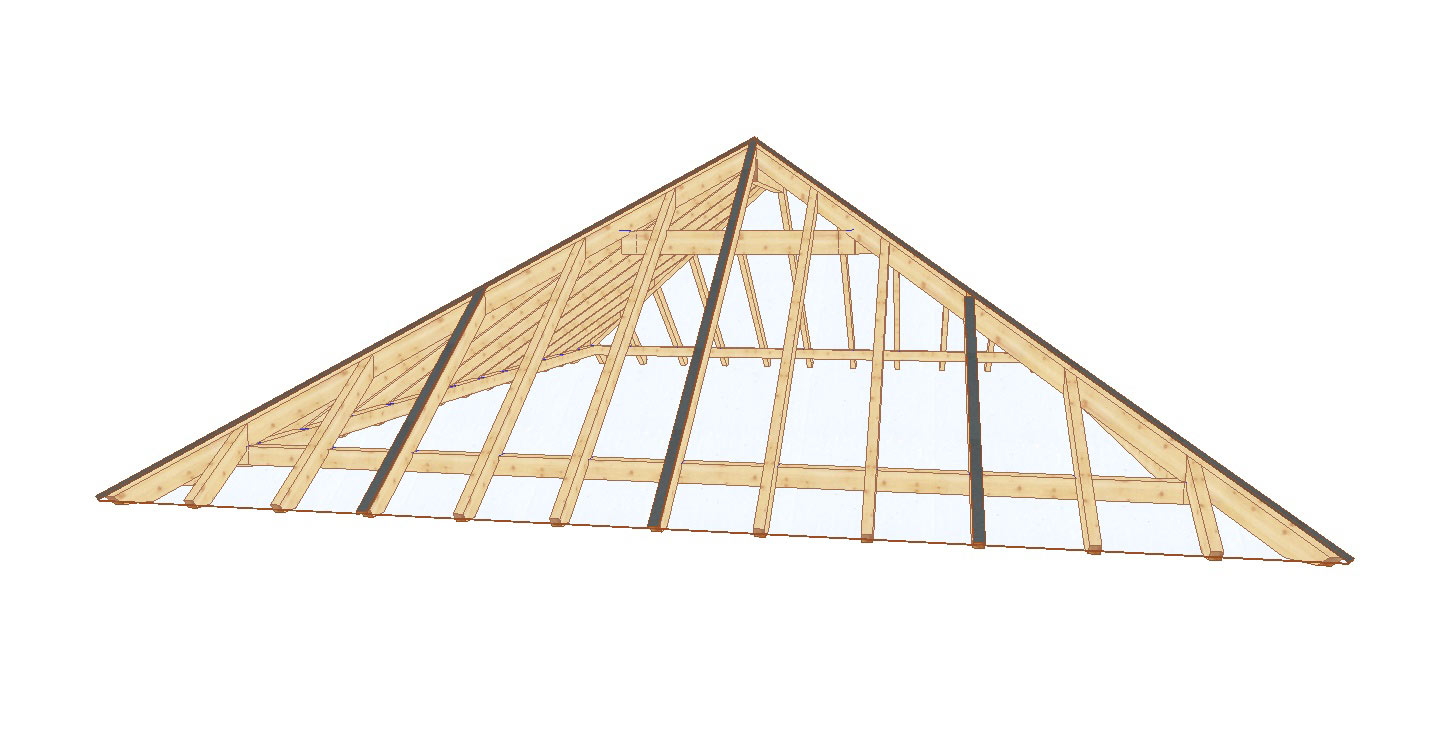

Sparrenaufdoppler erzeugen erweitert, dass der Dachflächenfilter mit Leertaste gewechselt werden kann und die Sichtdachstuhlsparren verwendet werden, wenn eine Sichtdachstuhlfläche gewählt wurde.
Glasfelder Dach erweitert, dass man hier bis zu 3 Sparrenfelder zusammenfassen kann.
Bei Dachflächen paketieren kann jetzt optional der Kurzname verwendet werden. Hauptdach->HD, Walm->WD, Anbau->AD, Gaube->G
Manuelle Bauteile anzeigen: Hier wurde der Dialog um die Funktion erweitert, dass die manuellen Bauteile und Dachflächen angezeigt werden können. Diese werden Rot dargestellt.

Wand

Im Fenster die Flügelformen um Trapezform links und rechts erweitert.
Steckdosen auf polygonal umgebaut und einen Verbindungssteg der Dosen ermöglicht.
Erzeugen von Einblaselöchern ermöglicht.
Für das Türblatt kann man jetzt optional festlegen, dass die Positionierung anhand des Anschlags gesetzt wird. Das Türblatt liegt somit immer auf der Seite des Anschlags, wenn mit Zargen gearbeitet wird.
Teilungsdialog um ein Startmaß und die Länge des Teilungsbereiches erweitert für die automatische Teilung.

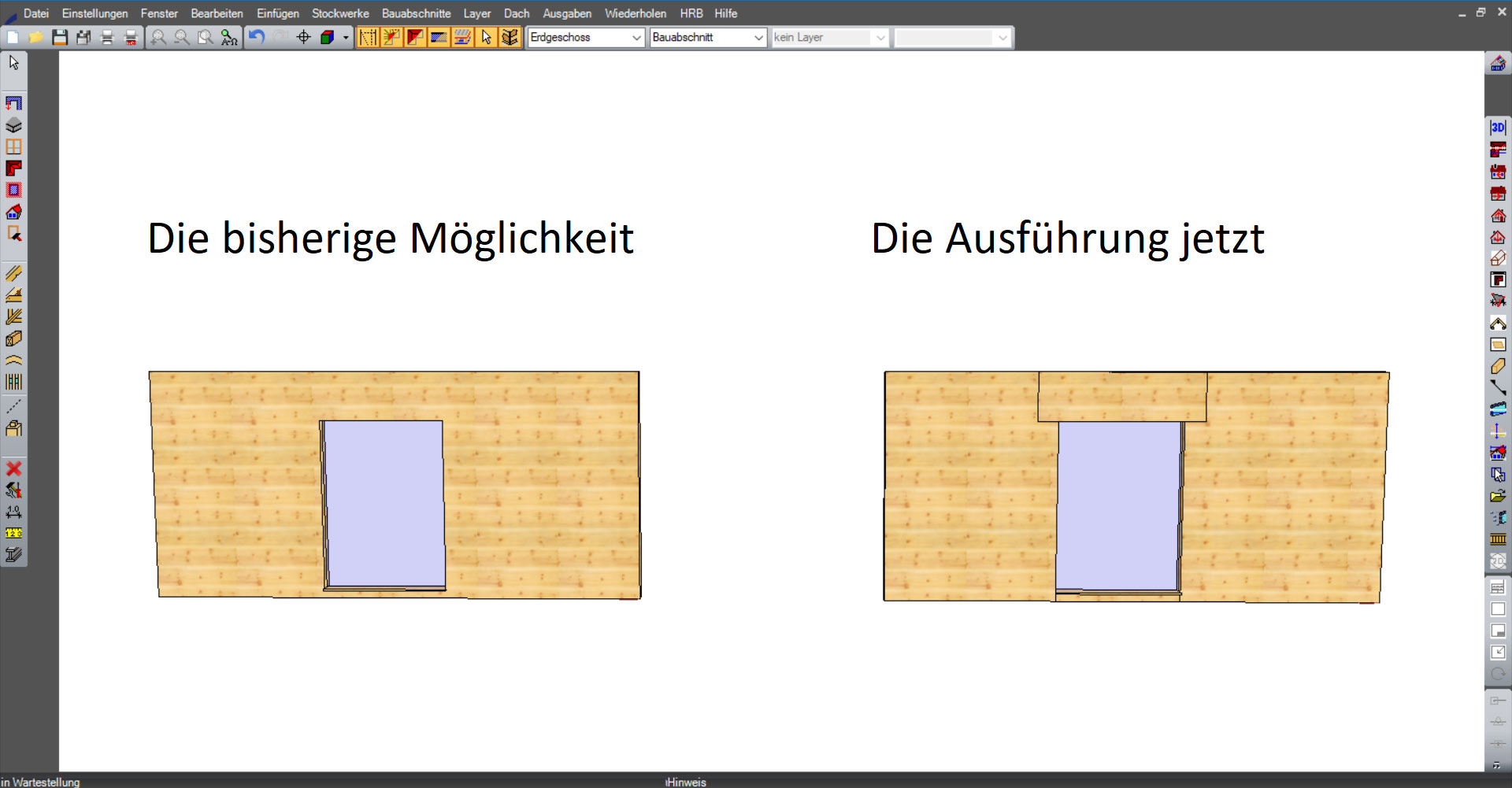

Holzmassivplatten trennbar gemacht, somit ist das Trennen der Wand nicht mehr zwingend notwendig.

Maschine

WUP-Export:
- Mehrere Wände gleichzeitig exportieren
- Zweite Ständerschicht (Installationsebene)
- Befestigung einer zweiten folgenden Plattenschicht (Doppelbeplankung)
BTL-Export:
- Aussparungen mit begrenzter Tiefe in Holzmassivplatten
Stiele mit Schwelle/Rähm verblatten. Umbau auf Blatt_Quer_geneigt

Schnittstelle

IFC Export:
- Die Körper von Fenster und Türen werden jetzt Polygonal mit ausgegeben für die Visualisierung
- Attribute werden jetzt für Holzmassiv mit übergeben (Faserrichtung, Sichtbar, Mateiral)

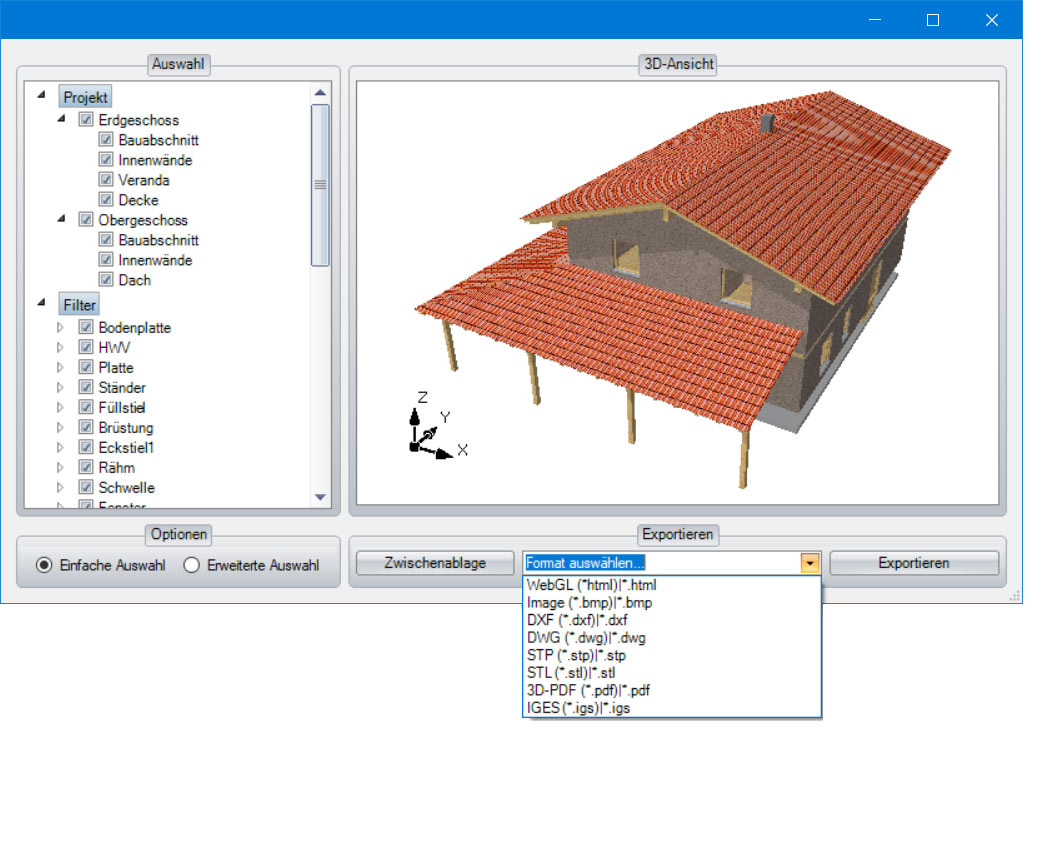

Export von 3D-Formaten erweitert
- Step(*.stp), STL(*.stl) und IGES(*.igs)
- Sichtbarkeitssteuerung zur besseren Koordination was exportiert werden soll
VisKalk Ausgabe erweitert. Jetzt werden Steckdosen und deren Zuleitungen ausgewertet
DXF-Export erweitert um den Export von 3D-Texten

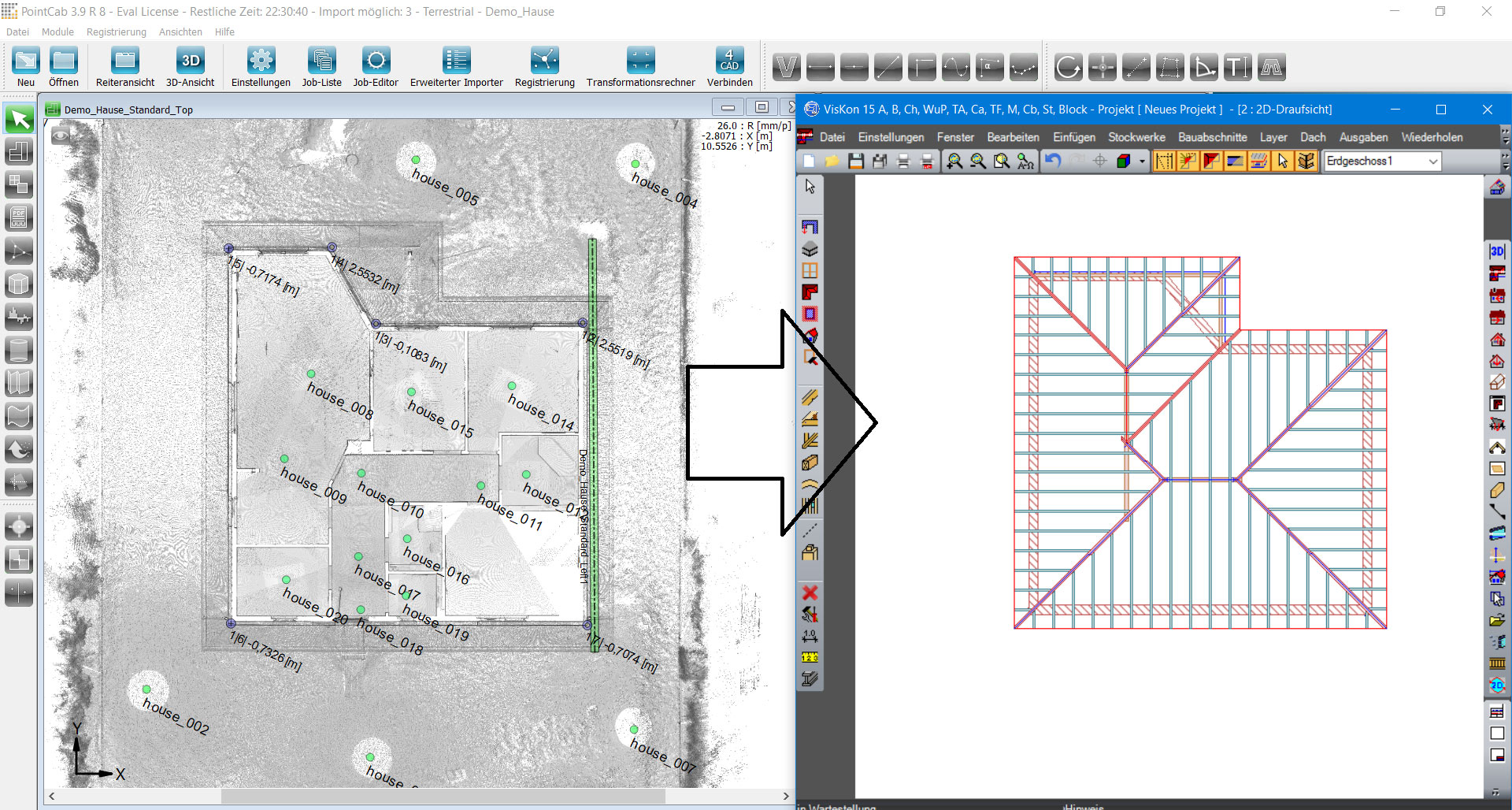

Import von Punktwolken mittels PointCab ermöglicht

Planausgabe

Wandansicht
- Faserrichtgung wird jetzt auch bei zusätzlichen Holzmassivwänden dargestellt
- CNC-Nummern können jetzt auch über das Menü aus-/eingeblendet werden.
- Bauteil-Auswahl kann im nachhinein noch angepasst werden.

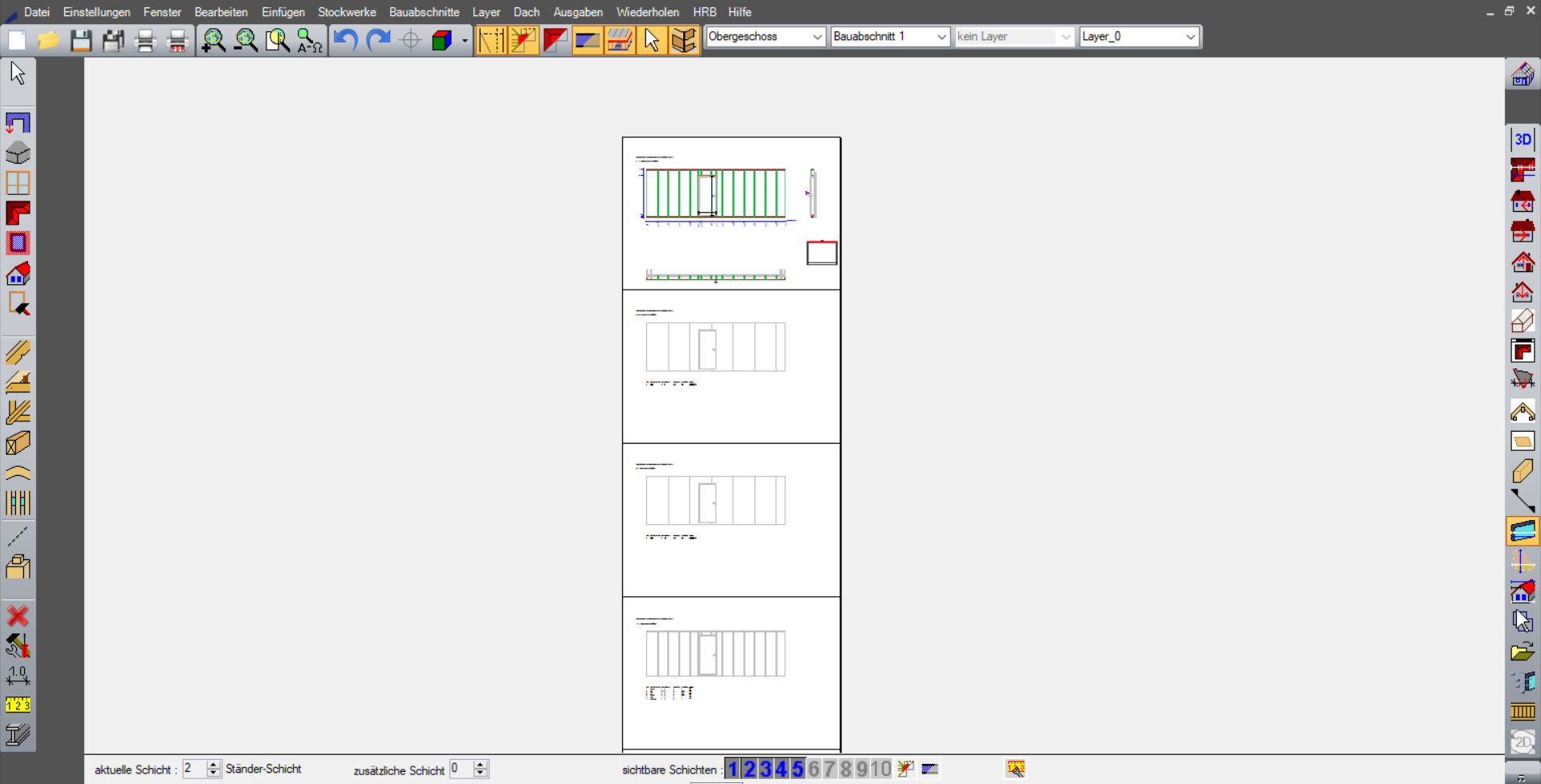

- Mehrseitige Darstellung: Jede Schicht bekommt eine Seite

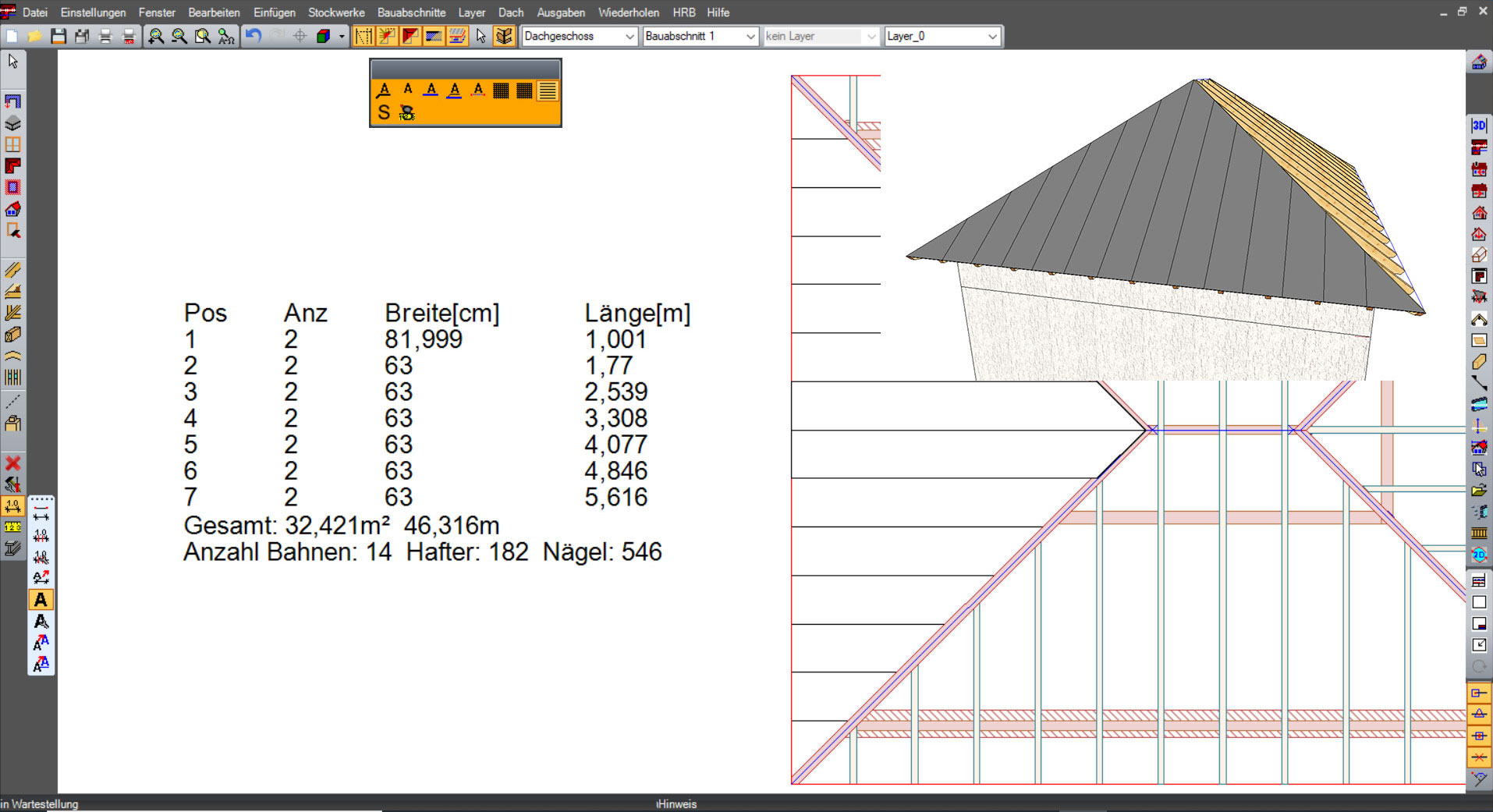

Listentext für Scharen ermöglicht
Länge von Zange und Firstlasche getrennt darstellbar
Zum Namen der Bauteilzeichnung wird jetzt der Bauteilname angefügt
Profilzeichnung erweitert:
- Vermaßung (vertikal) der Traufhöhe optional
- Vermaßung (vertikal) Schnittpunkt Außenwand optional
- Vermaßung (vertikal) Dachhaupt optional
- Spannmaß wird optional erzeugt
- Vermaßung (horizontal) der Pfetten optional
- Vermaßung horizontal kann jetzt optional durchgehend erzeugt werden (links und rechts zusammengefasst)
- Vermaßung horizontal kann jetzt optional als Bundmaß erzeugt werden

Listenausgabe

In der Listenausgabe wird jetzt in der Zimmererliste die ComboBox mit den Optimierungseinstellungen aktualisiert, wenn die Einstellungen geändert werden.
Dachteileliste optional um die Darstellung der Flächen in der Ausmittlung erweitert. Die aktuelle Fläche wird farbig hinterlegt.
In der Holzliste wird jetzt eine Zeichnung des Bauteils angezeigt.
Klein-/Formbauteile erweitert, dass hier auch die Steckdosen und deren Zuleitungen ausgegeben/ausgewertet werden
Neue Liste Flächenliste
- Dachflächen (Dachfläche, Dach windschief, Rauhfläche,...)
- Raum
- 3D-Flächen
- Holzmassiv
- Polygonplatten
- Platten fortlaufender Teilung
- Treppe (Wangen, Stufen, Setzstufen,...)

Sonstiges

Der Menüpunkt Einstellungen wurde um den Punkt Sichtbarkeitseinstellungen erweitert. So können ShortCuts zum Displayfilter Sichtbar/Unsichtbar schalten verwendet werden.
Der Dialog mehrere Layer löschen wurde um CheckBox erweitert, dass nicht verwendete Layer gelöscht werden können.
Option beim Startdialog zum Starten des Gebäudeassistenten eingebaut
Previewtext im 3D bei der Messfunktion eingebaut
Messenfunktionen erweitert um "Abstand zu Ebene" und "Abstand horizontal messen"
Platzieren von Wandverbindern über Verbinder setzen ermöglicht
Trennen von polygonalen Körpern über die Trennen-Funktion
Schnelleres Erzeugen von Scharen für ein komplettes Dach wenn es von SDS importiert wurde
Performancesteigerung
- Berechnung der 3D-Körper für große Projekte auf asyncron gestellt
- Berechnung 2D-Ansichten bei großen Projekten auf asycron gestellt
- Sortieralgorithmus angepasst für eine schnellere 2D-Berechnung
Konturfarbe der Wandschichten im 3D entsprechend der Materialvoreinstellung
Anzeigemöglichkeit der Kollisionskontrolle erweitert dass nur Bauteile mit Kollision dargestellt werden
Spiegeln: Dialog "nicht modal" umgebaut

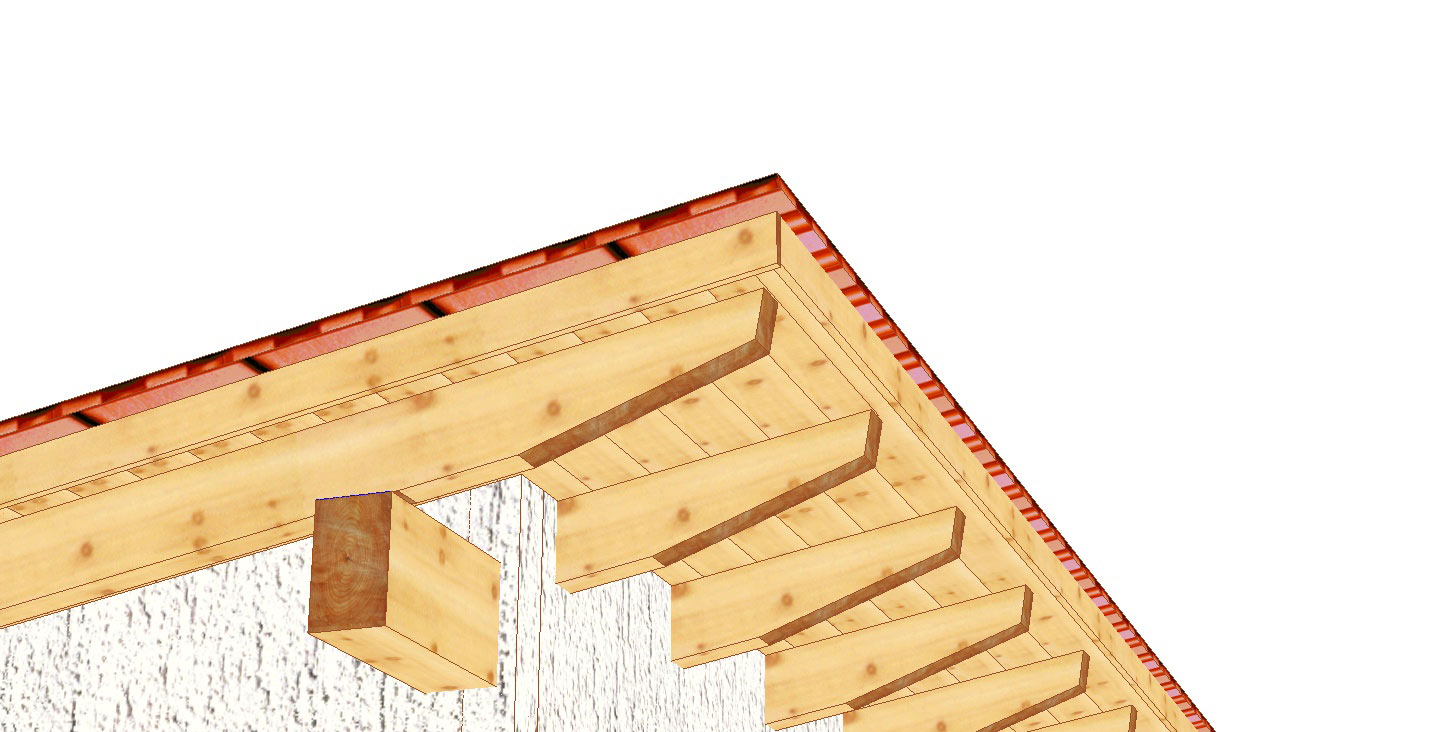

Mehrere Umfälzungen an einem Balkenende ermöglicht
Maschineneinheiten bereinigen: Kontrolle fehlender Sägeschnitte hinzugefügt
Bohrung bearbeiten/ändern: Senkung hinzugenommen; Mehrfachauswahl ermöglicht
Speichern der Dialogposition für die neuen Dialoge erweitert
Direktes Speichern und Öffnen von Projekten auf einem Online-Speicher oder einem FTP-Server
