Neuerungen VisKon V16

Neuerungen V16
VisKon V16

3D Pdf

3D Pdf

Blech

Blech

Dachrinnen-Gratziegel

Dachrinnen-Gratziegel

Dachziegelberechnung

Dachziegelberechnung

Zuschnittliste Dachziegel

Zuschnittliste Dachziegel

Hrb

Hrb

Material

Material

Schwelle

Schwelle

Trapetzblech

Trapezblech

Trapetzblech

Trapezblech

Bemaßung Trapetzblech

Bemaßung Trapezblech

Format

Format

Format

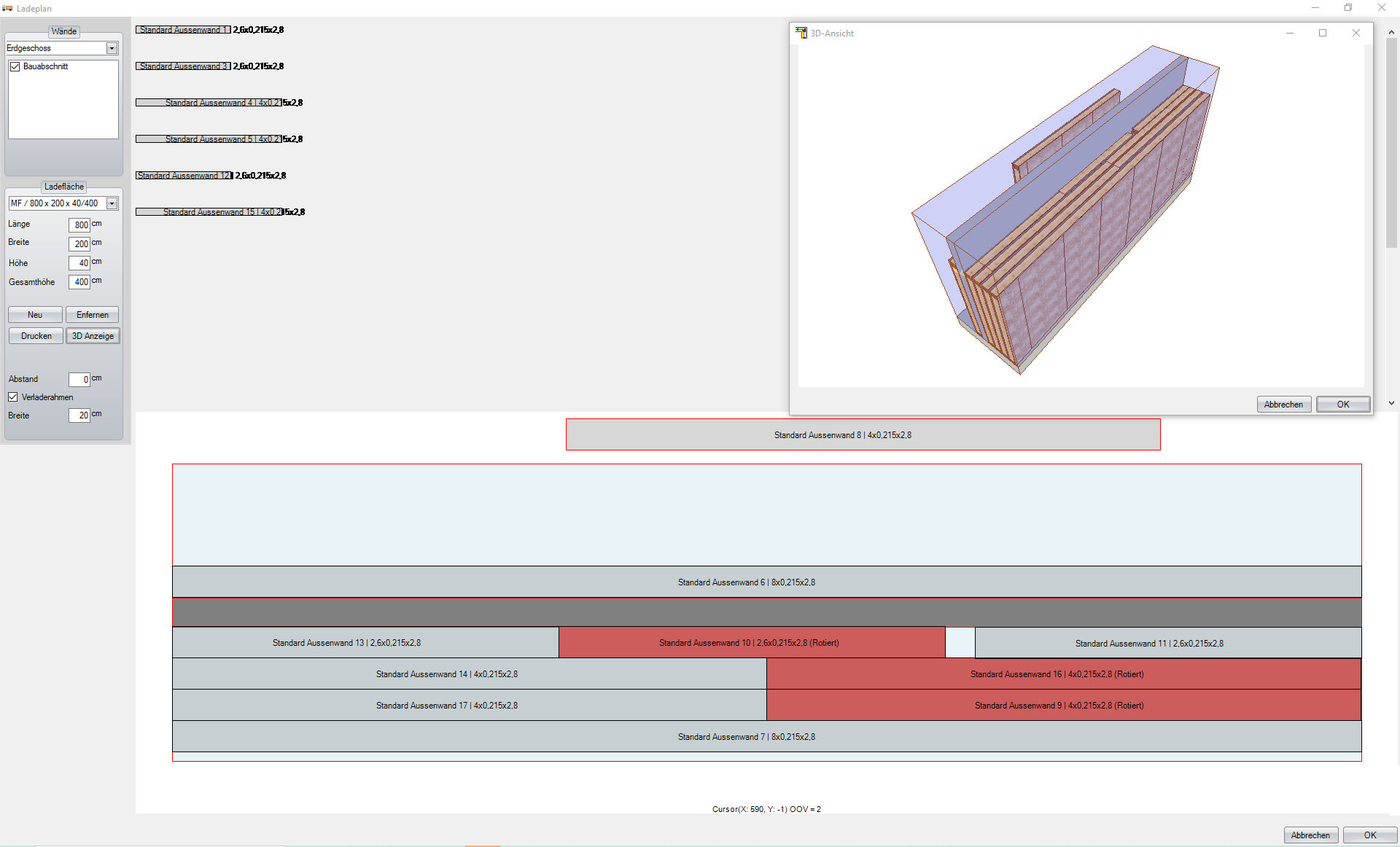

Verladeplan

Dach

  • Ecksystem bei den Gaubenwänden kann nun gespiegelt werden, damit bei Schleppgauben auch die Frontwand durchläuft.

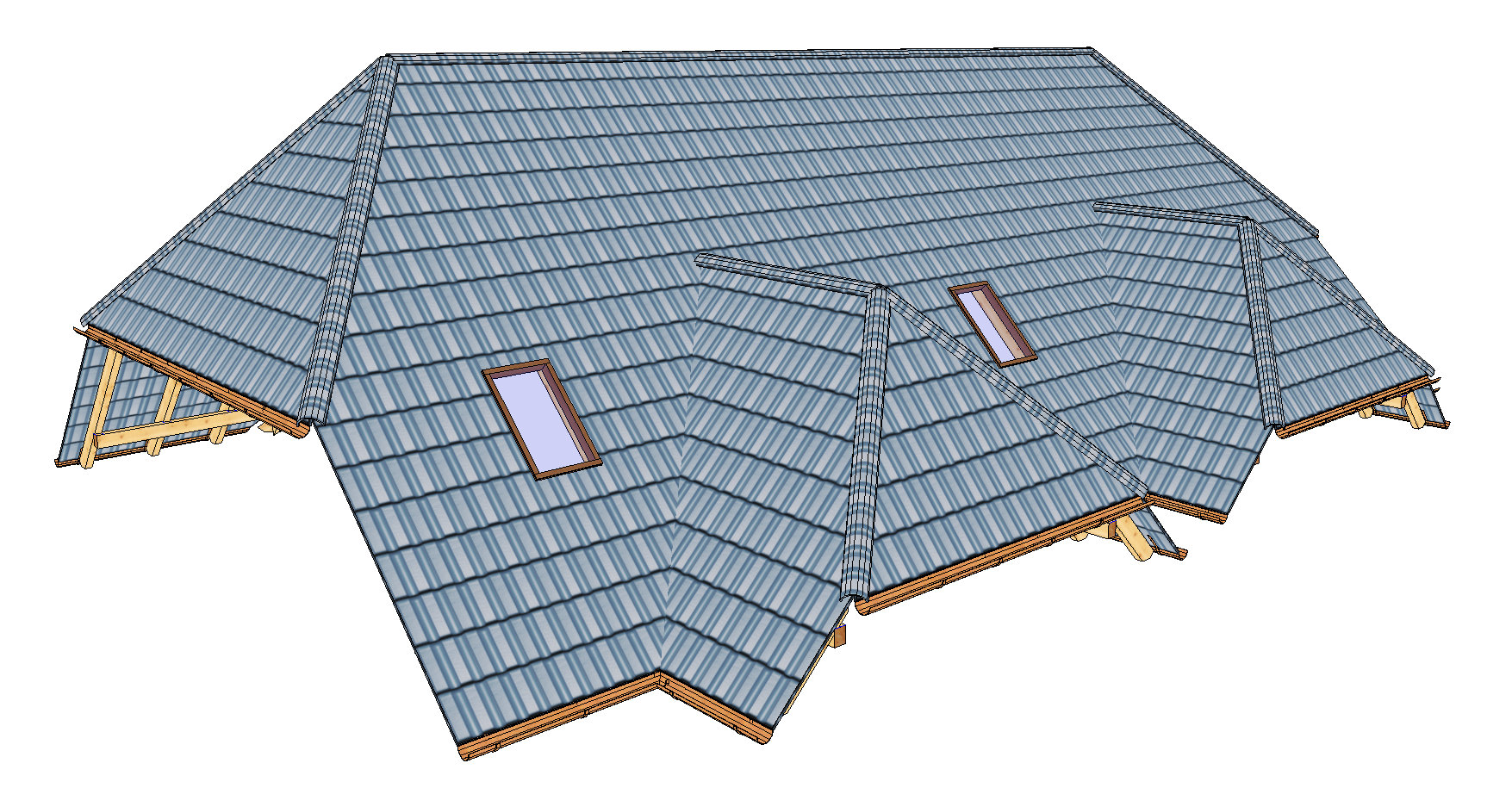

  • Zur Visualisierung werden nun Firstziegel und Dachrinnen beim Dachaufbau erzeugt.
  • Weitere Berechnungsmethode für die Dachneigung ermöglicht, dass die gegenüber liegende Neigung anhand der eingegebenen Neigung und Firsthöhe ermittelt wird.

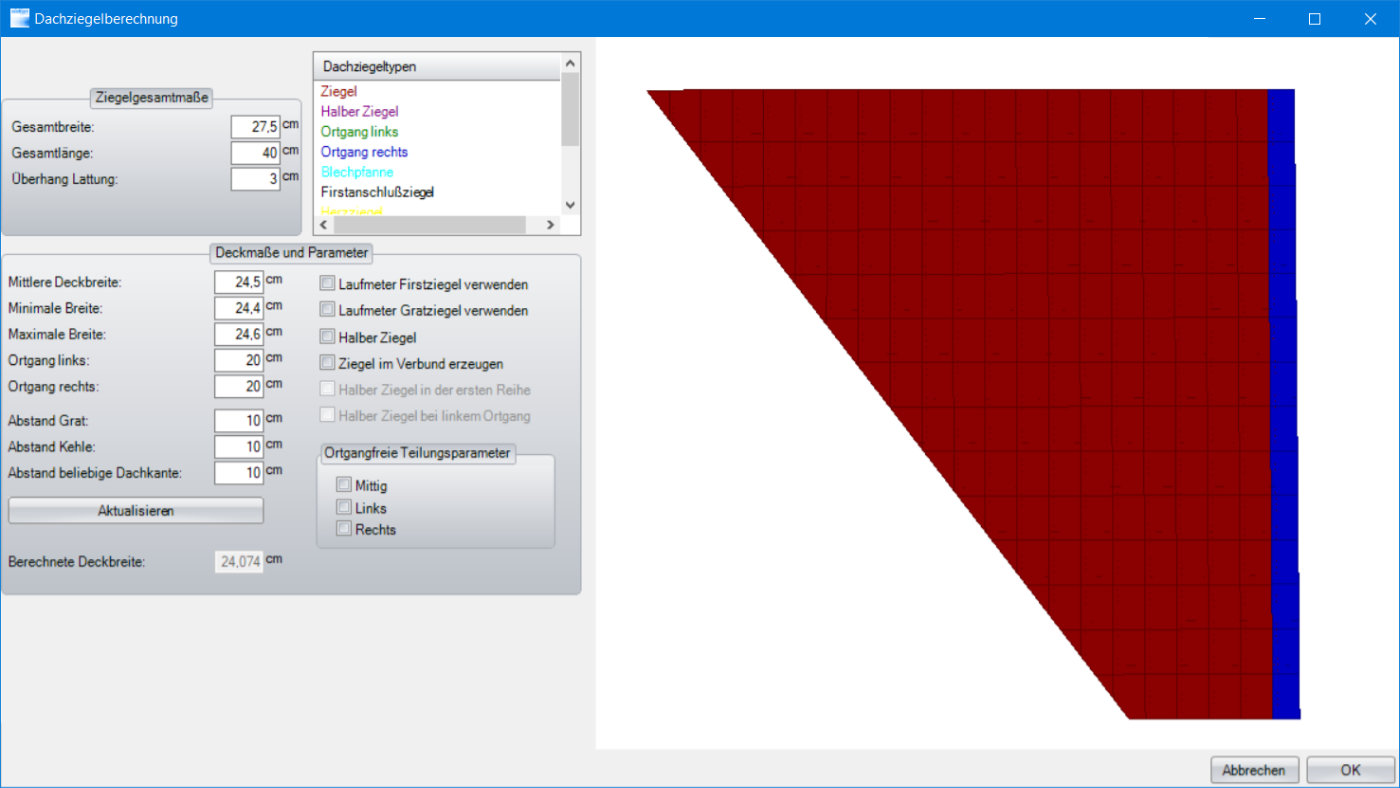

  • Ziegelteilungsdialog um die Eingabemöglichkeit der Ziegelgesamtmaße erweitert, als Basis zur Ermittlung einer Zuschnittliste.

Wand

  • Steckdosen:
    • Bei den Zuleitungen können nun Sperrflächen für die Schichten erzeugt werden, die mit der Leitung kollidieren.

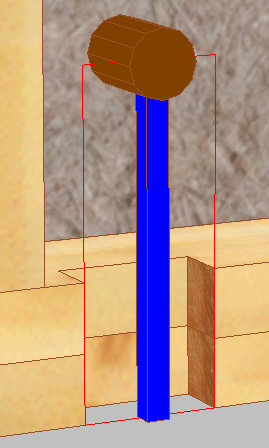

    • Bei Rähm und Schwelle kann optional eine Ausblattung erzeugt werden, wenn die Zuleitung diese schneidet.
    • Benennung der Steckdose und das Anlegen von Standards ermöglicht.
    • Nachträgliches wechseln der Schicht in welche die Steckdose gesetzt wird.

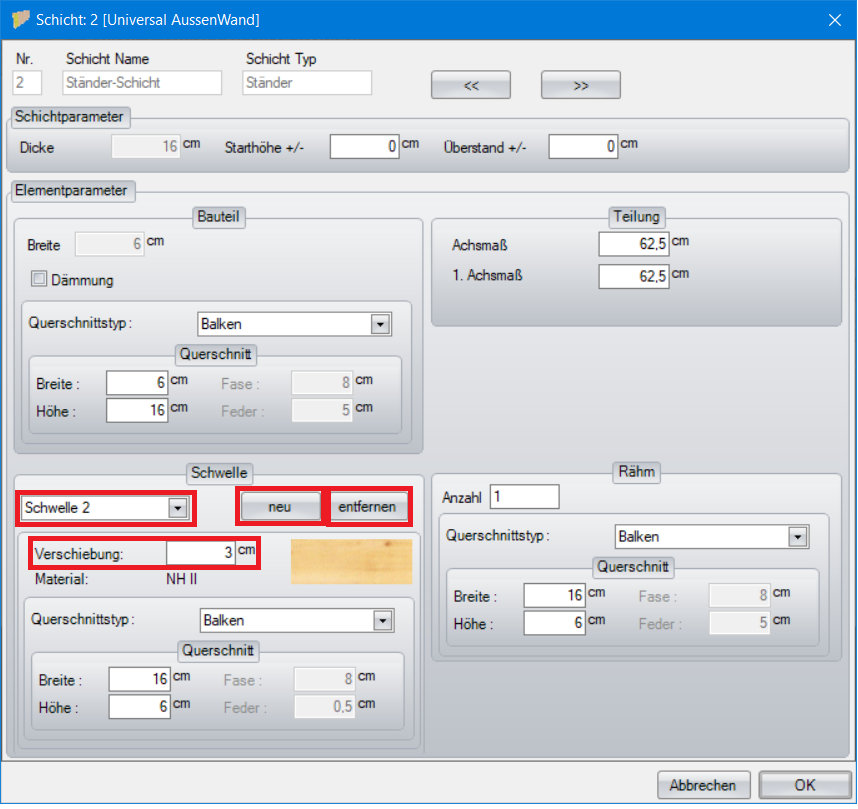

  • Schwellen individuell einstellbar für Material, Dimension und seitliche Verschiebung.
  • Türblatt kann nun optional ohne Rahmen erzeugt werden. für z.B. Garagentore. Displayfilterschaltung dafür auch angepasst.

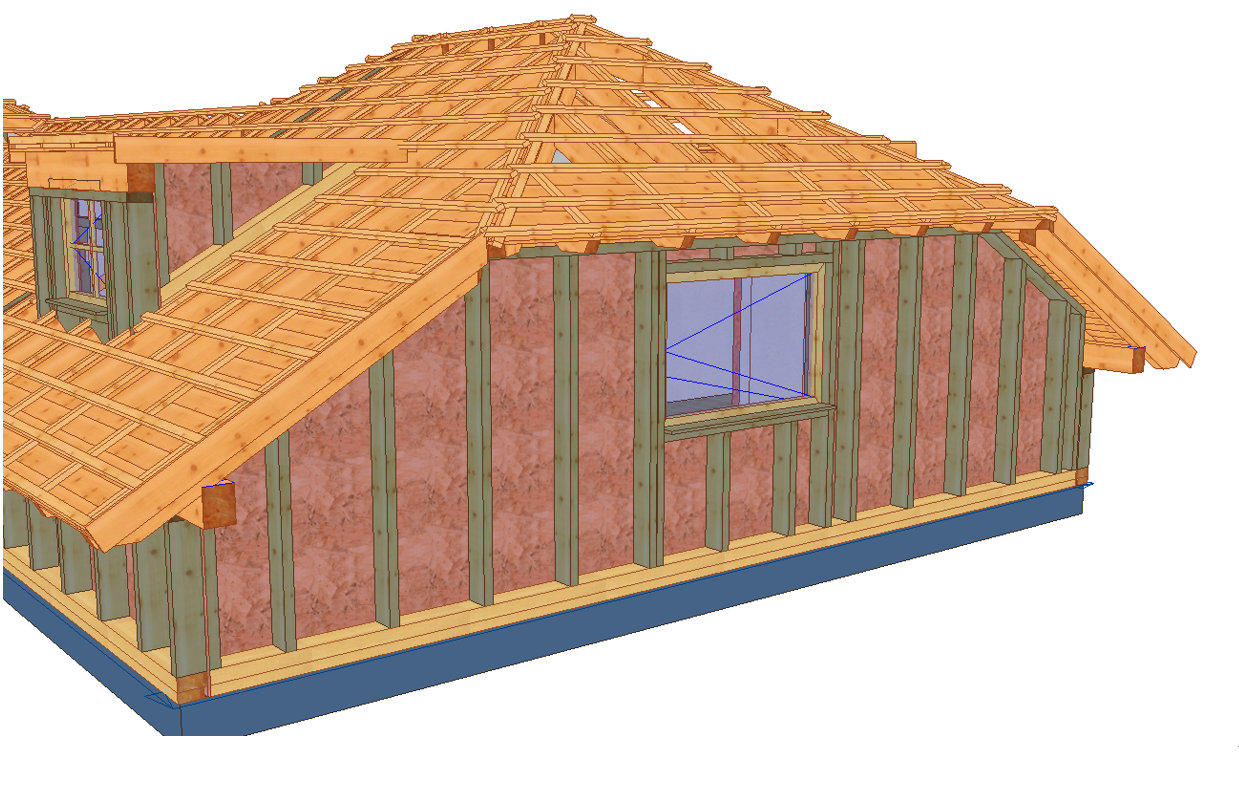

  • Möglichkeit zum Erzeugen von Ausfachungsriegel in Ständerschichten erstellt.
  • Wand vertikal trennen erweitert, dass optional die Teilung bestehen bleibt.

Maschine

  • Manuelle Querschnittskorrektur für Stabbauteile eingebaut (Ausgabe an: BVX,BTL)
  • WuP-Anpassungen:
    • Fräsung der Wandkontur optional gemacht.
    • Separate Fräsung der Öffnungen optional gemacht.
    • Nagellinien an freien Plattenrändern.
    • Sperrflächen für Steckdosen in allen durchdrungenen Schichten.
    • Wände werden im Maschinendialog sortiert nach der Wandnummer aufgelistet.
  • Abschneiden mit Blattung: Checkbox "Ausblattung unbegrenzt" eingebaut.
  • Hobeltiefe in den generellen Einstellungen eingebaut.

Schnittstelle

  • Import IFC4 ermöglicht.
  • Export IFC4 ermöglicht.
  • Export 3D-PDF: Fehlerhafter Export behoben-

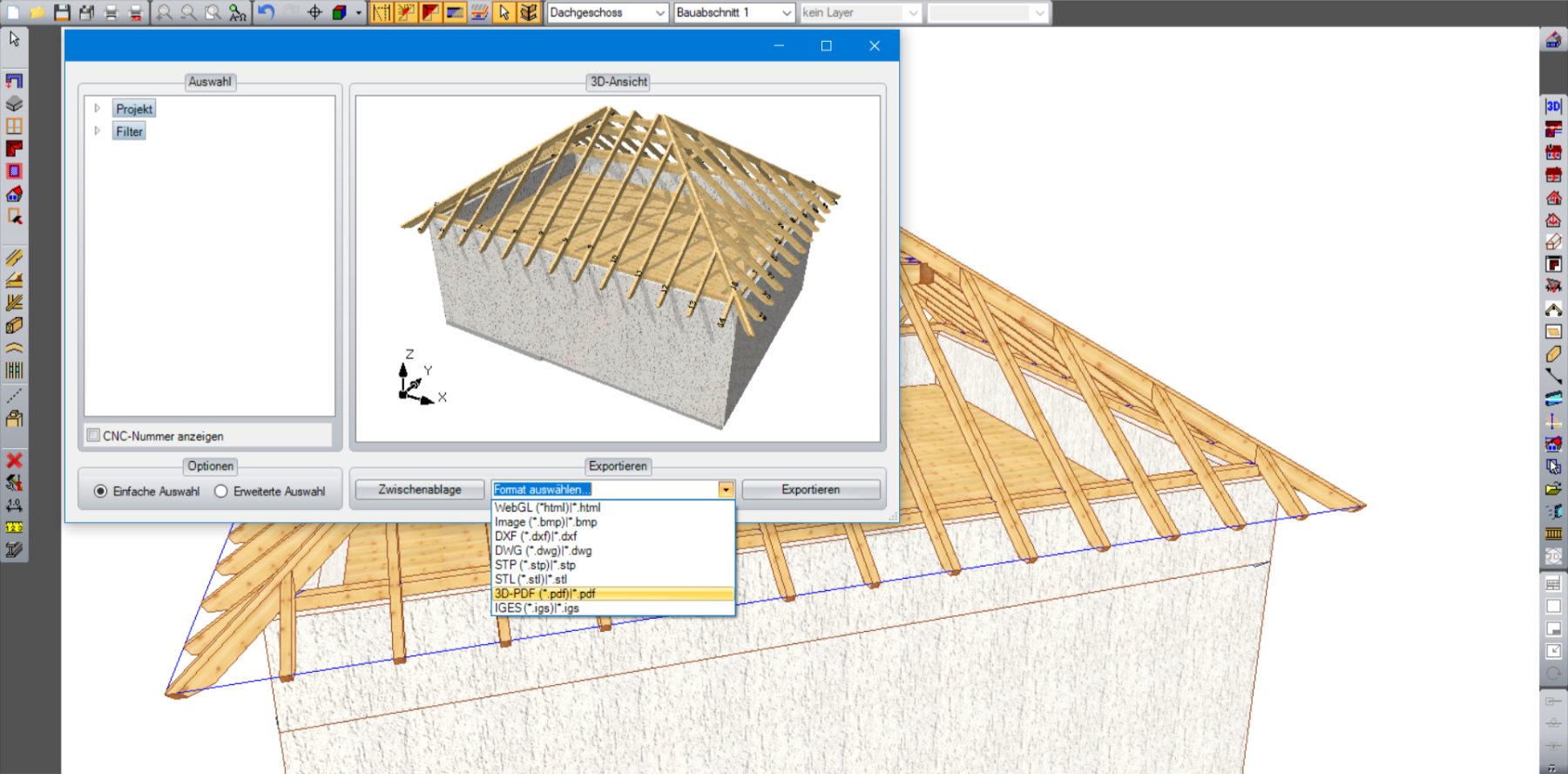

  • Export 3D-PDF erweitert, dass man die CNC-Nummer dargestellt exportieren kann.
  • Vereinheitlichung der Arcon HRB-Importdialoge.

Planausgabe

  • Setzen der Höhenquote auch in der Draufsicht ermöglicht.

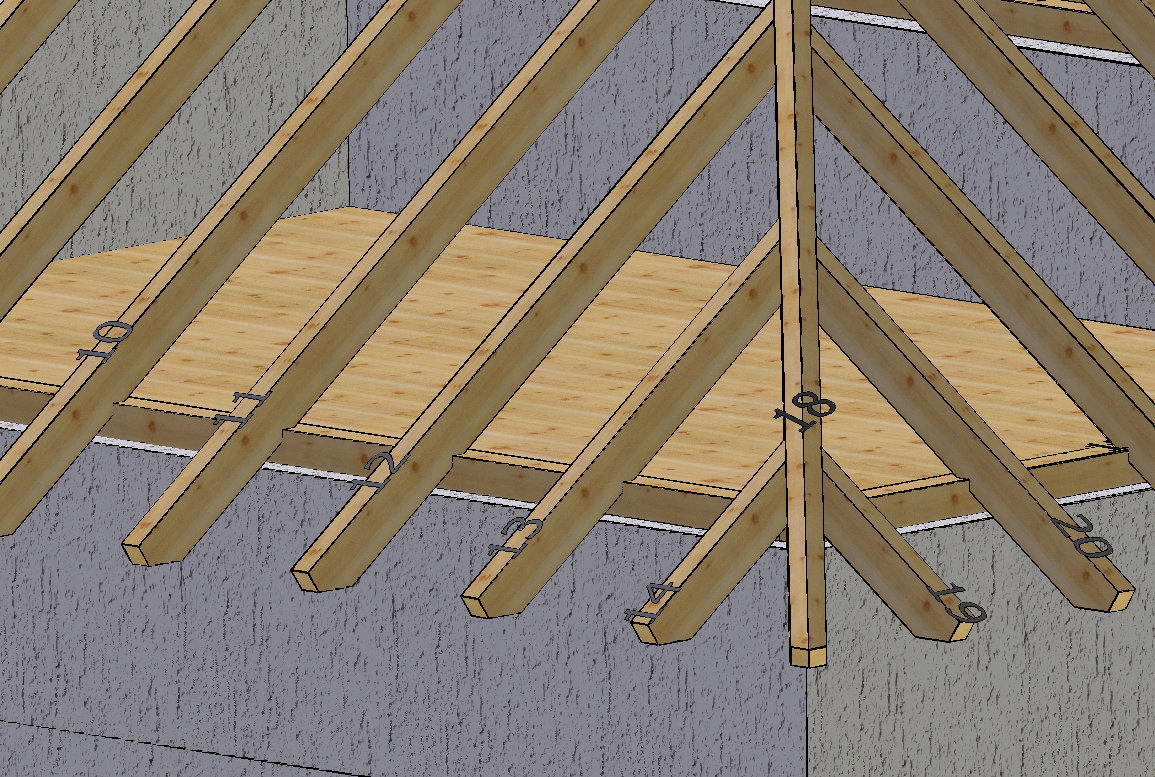

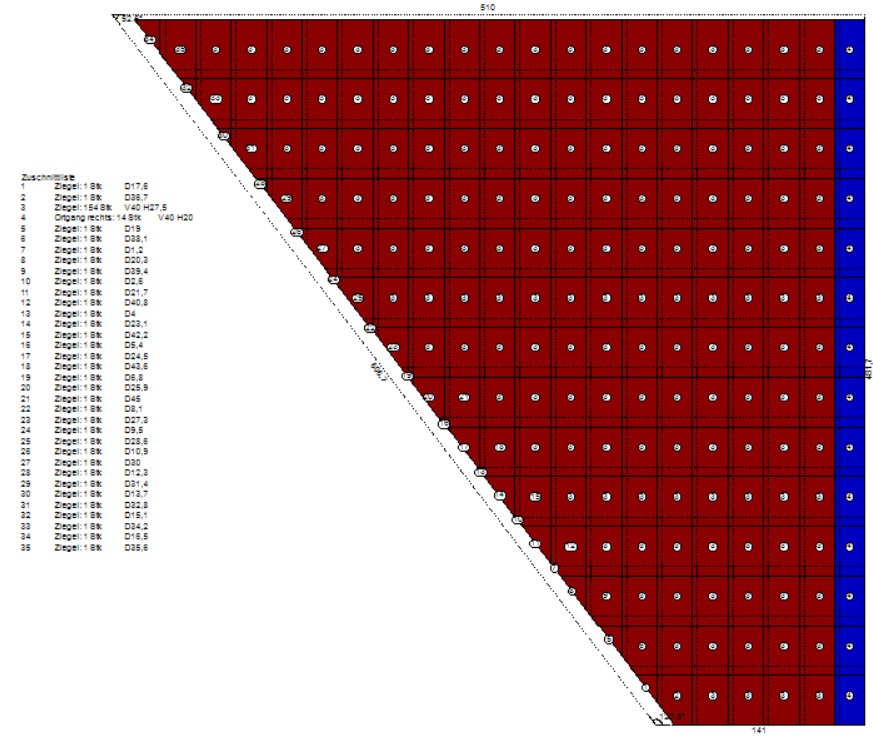

  • 3D-Flächenzeichung erweitert, dass nun eine Numerierung und Zuschnittliste für die Dachziegel generiert wird.
  • Bauteilzeichnung um die Ausgabe des Bauteilmaterials erweitert.
  • Wandansicht
    • Der Fachwerkriegel kann jetzt optional vermaßt werden.
    • Maßlinien können jetzt benannt und der Name optional angezeigt werden.
    • Lattung wird jetzt in den vertikalen Maßlinien vermaßt.

Listenausgabe

  • Glasplatten innerhalb einer Gruppe werden jetzt in der Flächenliste zusammengefasst.
  • Fenster und Türen haben jetzt eine Option, ob sie von Innen oder von Aussen betrachtet werden sollen.
  • Der Name der Steckdosen wird in der Spalte "sonstige Anmerkungen" angezeigt und beim Zusammenfassen mit berücksichtigt.
  • Scharen innerhalb einer Gruppe werden jetzt in der Flächenliste zusammengefasst.

Sonstiges

  • Parallele Hilfslinie 3D bei offenem Dialog weiter drehbar.
  • Neuen 3D-Displaymode "Materialfarbe" eingebaut. Bauteile werden mit der eingestellten 2D-Kantenfarbe im Material_Ändern_Hinzufügen-Dialog gerendert.
  • 2D-Layer bei 2D-Objekten z.B. 2D-Linie anzeigen im Tooltip.
  • Mehrere Layer löschen erweitert, dass man mittels Schalter alle oder keinen wählen kann.
  • Bauteiltyp Endbrett(Ortgangbrett) bei der Auswahl in der Freien Konstruktion ermöglicht.
  • Teilbereich einer Kante verschieben angepasst, wenn ein Eckpunkt selektiert ist die Richtung der Kante verwendet werden kann. (Wand,Platte,Dach)
  • Die Bauteiltypen Stahlblech und Windrispe sind im Displayfilter (Konstruktion) jetzt separat einstellbar.
  • Messfunktions-Dialog mit Additionsfeld ausgestattet, welches die Länge der bisher gemessenen Längen addiert und wiedergibt, solange der Dialog geöffnet ist.
  • Bauteil-Modifikations-Shortcuts beim Verschieben eines Bauteiles hinzugefügt.

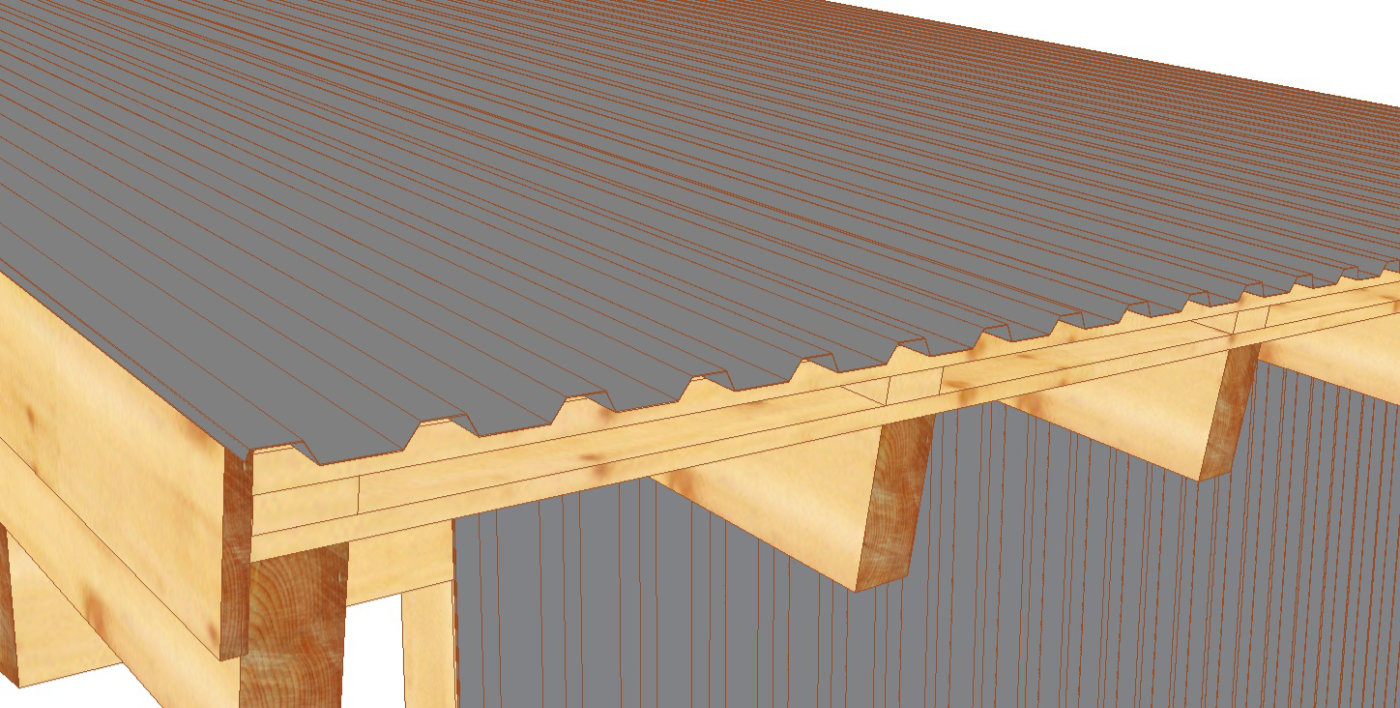

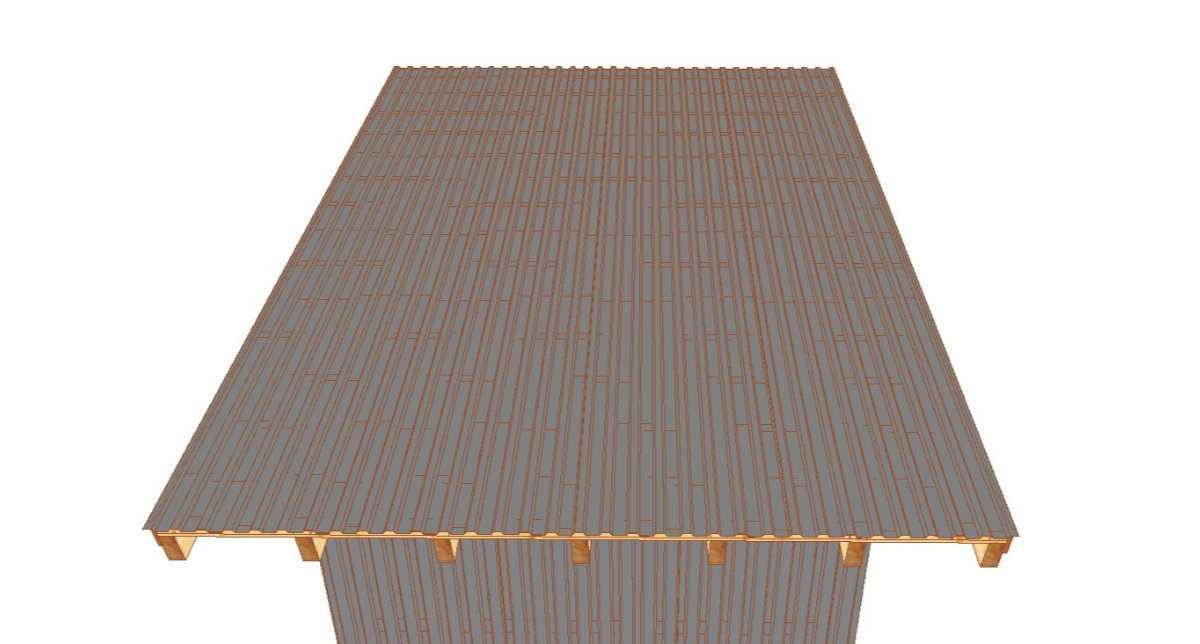

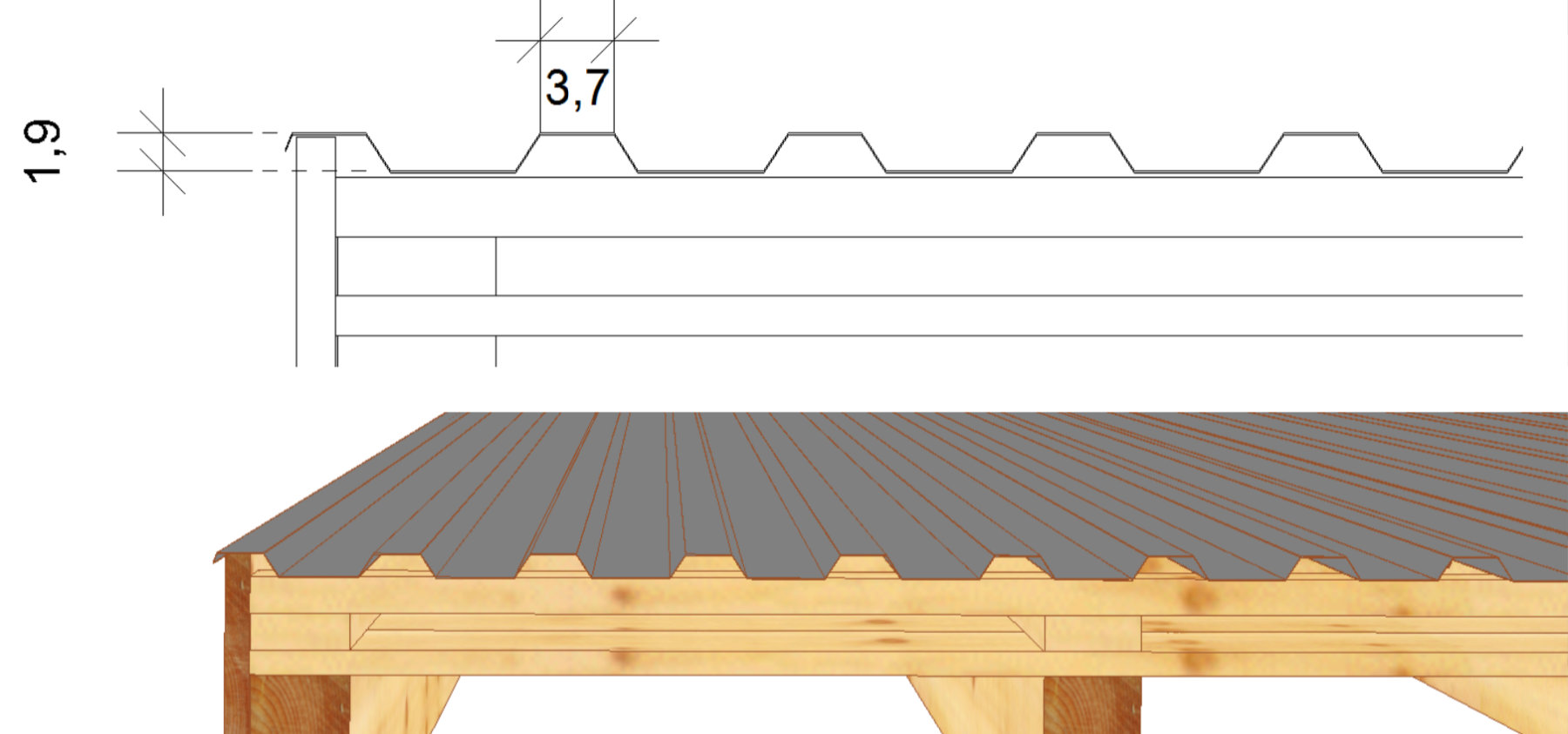

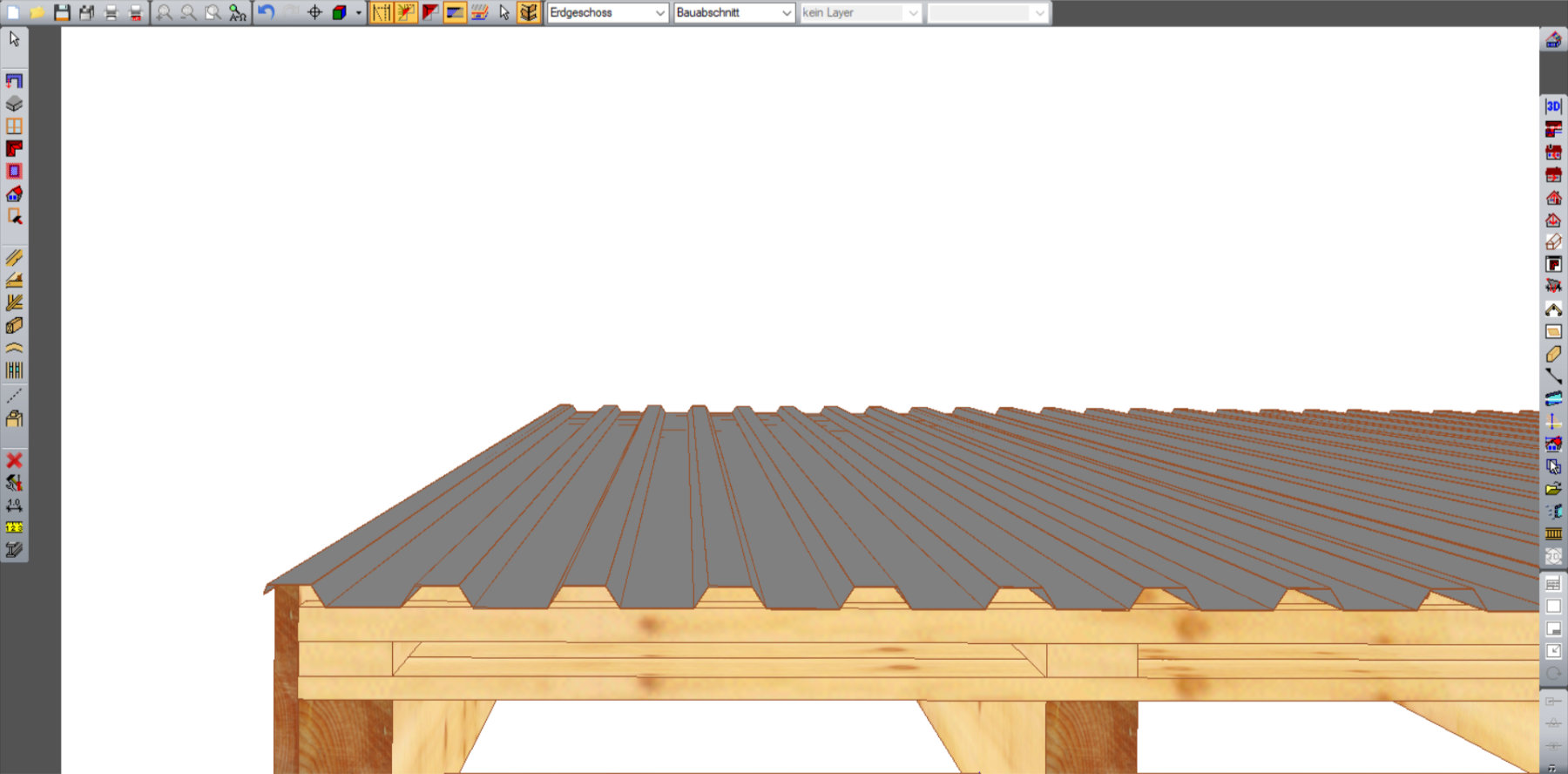

  • Katalog für gängige Trapez- und Wellbleche eingebaut. Die Bleche können über Bauteil erzeugen oder Balkenlage wie gewohnt erzeugt werden.
  • Beim Löschen eines Bauteils die Abfrage eingebaut ob der Bohrkörper entfernt werden soll, wenn damit noch mehr Bauteile verbohrt wurden.
  • Die Beschriftungsfunktion Querschnitt zeigt nicht automatisch alle Beschriftungen an, sondern nur die unter Balkenbauteile ausgewählten Teile (ist nichts ausgewählt, wird wie normal alles angezeigt).
  • Polygon Assistent hinzugefügt
  • Knopf in der Fensterverwaltung hinzugefügt, welcher das Löschen von allen inaktiven Zeichnungen ermöglicht.
  • Sichtschalung trennen/optimieren angepasst, dass mit Doppelclick oder Option im Dialog die Bauteile nur optimiert werden.
  • Datenstruktur prüfen erweitert, dass doppelte Viewknoten entfernt werden, da somit Probleme mit den Layern auftreten können.
  • Doppelte unsichtbare Linien abprüfen und entfernen damit eine Überlagerung vermieden wird und Linien durchgezogen wirken.
  • Wandschicht einem Bauabschnitt zuweisen. Ist eine Wandschicht selektiert, wird die komplette Wand verschoben und es kommt nicht mehr die Sperrmeldung.
  • Verbinderbibliothek um die Balkenschuhtypen BSD und BSDI von Strong Tie erweitert.

*** Funktionsumfang kann sich je nach Freischaltung unterscheiden.
(VisKon Sektor A=Dach, Sektor B=Wand, Sektor C=Maschine)
